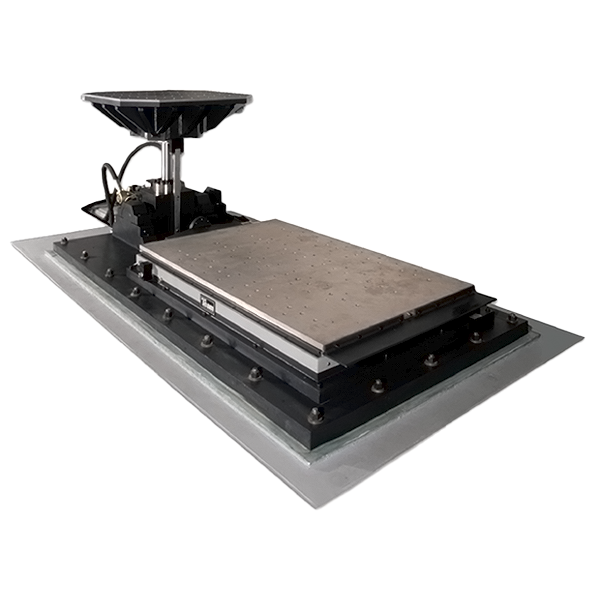

Испытательная система сейсмического моделирования NEBS-GR63

Объединив сервогидравлические приводы с запатентованными подшипниками гидростатического стола скольжения T-Film, компания создала идеальную высокочастотную вертикальную/горизонтальную систему с длинным ходом. С нашей доступной системой привода, установленной на цапфе, перемещение с вертикальной оси на горизонтальную занимает очень мало времени.

Сейсмические испытания

Сейсмические испытания (испытаниями на землетрясение), проводятся для воспроизведения условий землетрясения с одновременным изучением будущих воздействий на оборудование в этих условиях. Различные отрасли промышленности используют несколько стандартов для проведения сейсмических испытаний. При испытании телекоммуникаций используются рекомендации по системам сетевого оборудования (NEBS).

Стандарты IEEE 344 определяют требования к испытаниям оборудования, связанного с безопасностью, на атомных электростанциях. Подобные испытания необходимы для подтверждения того, что оборудование может работать надлежащим образом во время и после аварийного отключения при землетрясении. Еще одним испытанием на землетрясение является испытание ICC-ES ACC 155, которое определяет критерии приемлемости для неструктурных компонентов.

Требования к испытаниям GR-63 охватывают минимальные пространственные и экологически естественные стандарты для всех новых телекоммуникационных инструментов, используемых в помещениях с контролируемым климатом.

Воздействие окружающей среды может повлиять на телекоммуникационное оборудование, физически установленное в здании. Регулярное тестирование помогает избежать повреждений и неисправностей оборудования, вызванных температурой, влажностью, вибрациями и загрязнениями в воздухе. Испытания также сводят к минимуму возгорание и распространение огня, обеспечивая улучшенное планирование пространства, упрощенную установку оборудования и повышенную энергоэффективность.

Испытание на вибростоле

Испытание на вибростоле - является одним из наиболее широко используемых методов оценки сейсмических характеристик конструкций, изготовленных из различных материалов. Обычно программное обеспечение для анализа землетрясений оценивает линейные/нелинейные и упругие/неупругие динамические реакции конструкций.

В этом испытании используется устройство, предназначенное для встряхивания строительных элементов, масштабированных склонов или структурных моделей с широким диапазоном имитируемых движений грунта, включая воспроизведение записанных временных историй землетрясений.

Анализ испытаний на вибростоле позволяет построить хорошо структурированную программу сейсмической сертификации, чтобы снизить потенциальные требования к испытаниям или охватить уникальные конфигурации монтажа. Монтажная поверхность испытательной системы сейсмического моделирования NEBS-GR63 имеет размеры 122 на 122 см. Множественные типы сигналов и полевые данные рассчитывают движение тестового входа для достижения требуемого отклика. Программное обеспечение для анализа землетрясений обеспечивает обширные и точные данные по каждому испытанию.

Сейсмическая вибрация относится к структурной вибрации трубопроводов, корпусов машин, опорных конструкций машин и корпусов подшипников. Это испытание особенно подходит для машин с подшипниками качения. Эти подшипники, как правило, передают вибрации вала и подшипников наружу машины, где могут быть обнаружены сейсмические измерения.

Характеристики:

• Надежный сервогидравлический привод
• Вертикальная монтажная платформа из магниевого сплава
• Статическое смещение 300 мм
• Динамическое смещение 262 мм
• Скорость 1 м/сек
• Доступен как привод установленный на цапфе, или как отдельная система

Приложения:

• Требования к испытаниям NEBS GR-63
• Высокоточные испытания тяжелых нагрузок
• Интернет-маршрутизаторы и коммутаторы
• Оптический переключатель
• Источники бесперебойного питания (ИБП)
