Серии и типоразмеры в каталоге
| Серия или типоразмер | Производительность, м³/ч | Давление по карточке |
|---|---|---|

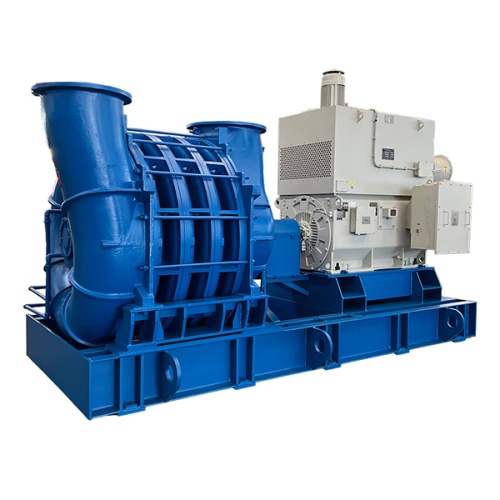

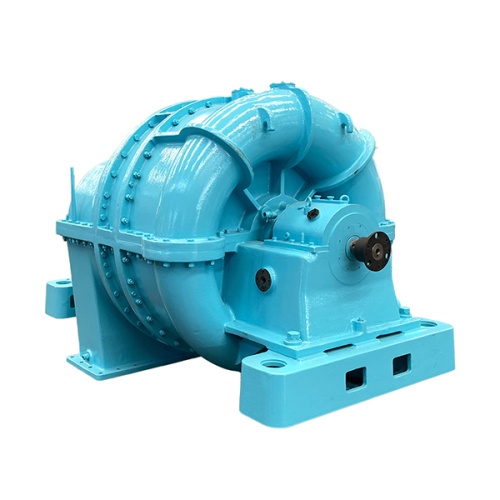

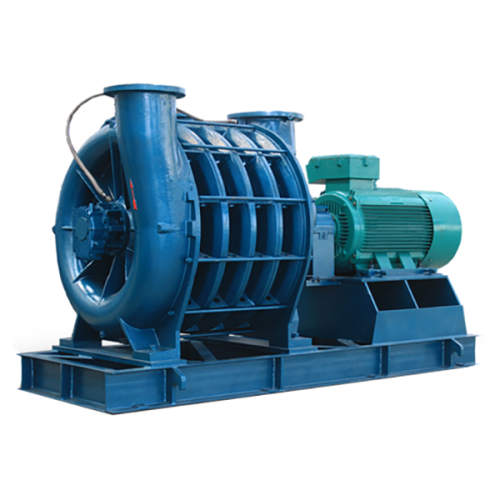

| ZhangGu C | 150–12 000 | Перепад: 30–200 кПа |

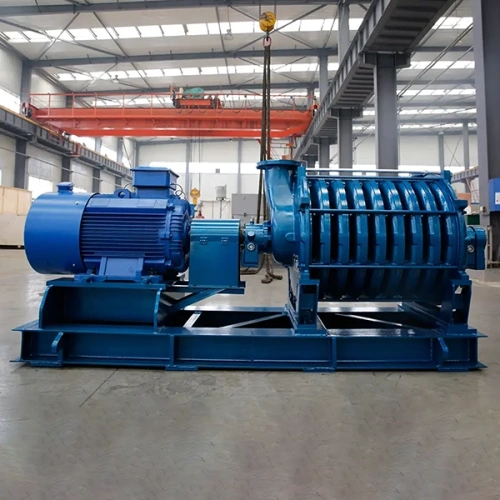

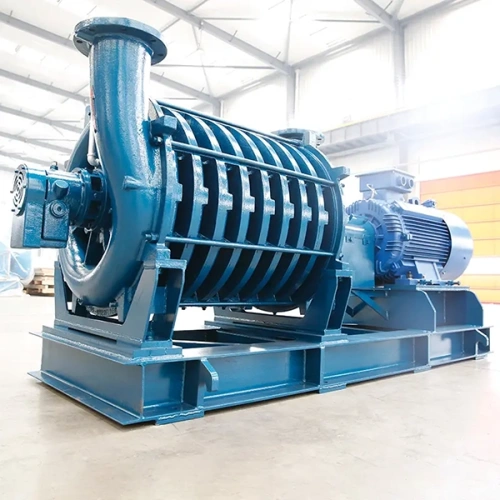

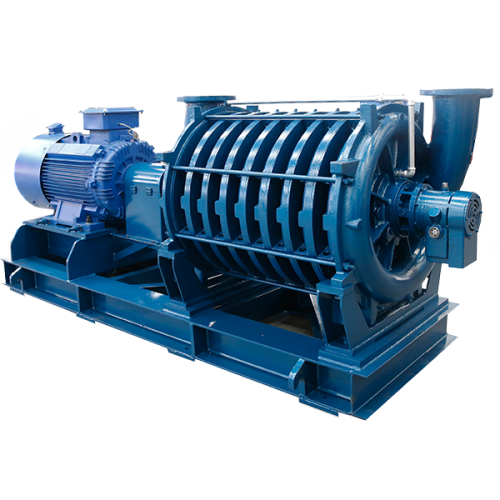

| ZhangGu MC | 240–24 000 | Перепад: 50–400 кПа |
| Continental Industrie 051 | 4100 | Избыточное: 0,94 бар |
Для серий приведены диапазоны, для типоразмера — значения из карточки. Таблица помогает выбрать направление подбора. Расход при требуемом давлении, мощность и исполнение уточняются по рабочей характеристике. Перепад и избыточное давление нельзя автоматически считать одним показателем.
Как работает центробежная воздуходувка
Рабочее колесо передаёт энергию потоку воздуха. В проточной части машины скорость потока и его давление изменяются, обеспечивая подачу в подключённую систему. В многоступенчатой воздуходувке воздух последовательно проходит несколько ступеней, на каждой из которых повышается давление.
Рабочие параметры зависят от конструкции, частоты вращения, свойств газа и условий на входе. Поэтому одинаковая мощность двигателя не означает одинаковую производительность двух воздуходувок.
Как выбрать центробежную воздуходувку
Сначала определите, сколько воздуха требуется процессу и какое давление нужно обеспечить. Эти параметры рассматривают вместе. Затем проверяют диапазон нагрузки, состав среды, условия установки и требования к управлению.
| Что указать | Какие данные нужны |
|---|---|
| Расход и давление | Требуемый расход при заданном давлении, минимальная и максимальная нагрузка. |
| Условия на входе | Температура и давление воздуха. Если расход задан в нормальных кубометрах, указать условия, к которым он приведён. |
| Состав среды | Воздух или состав газа, влажность и примеси. По этим данным выбирают материалы и уплотнения. |
| Режим работы | Часы работы, изменения нагрузки, требования к регулированию и резервированию. |
| Монтаж и электропитание | Место установки, доступные размеры, ограничения по шуму, питание и присоединения. |
Способ и диапазон регулирования согласуют для выбранного исполнения. При сравнении вариантов учитывают потребляемую мощность в нужных режимах, состав поставки и условия обслуживания.
Где применяют центробежные воздуходувки
| Процесс | Задача оборудования |
|---|---|
| Аэрация | Подача воздуха в системы обработки и очистки воды. |
| Флотация | Подача воздуха в технологические процессы разделения и обогащения. |
| Печи и технологические установки | Обеспечение требуемого потока воздуха для процесса. |
| Пневмотранспорт | Создание воздушного потока для перемещения материалов в системах с подходящими рабочими параметрами. |
Пригодность воздуходувки для конкретной установки определяется расходом, давлением, составом среды и режимом работы. При замене действующего оборудования дополнительно проверяют присоединения и требования к управлению.
Что учитывать в комплектации
Оборудование может рассматриваться как отдельная машина или как часть комплектной установки. В предложении необходимо согласовать двигатель и привод, основание, входной фильтр, глушители, арматуру и систему управления. Если требуются шумозащитный кожух, датчики или регулирование, укажите это в заявке.
Сравнивайте предложения с одинаковым составом поставки. Перечень включённых узлов и дополнительных опций должен быть зафиксирован для выбранной модели.
Как заказать центробежную воздуходувку
Стоимость зависит от типоразмера, рабочего режима, привода, материалов и комплектации. Отправьте выбранную модель или описание задачи, требования к документации и желаемый срок поставки. Цена и срок подтверждаются в предложении на конкретное исполнение.
Для замены действующей установки приложите паспорт или фотографию шильдика. Это поможет сопоставить параметры и уточнить состав поставки.
Подберём воздуходувку для вашего процесса
Опишите задачу или приложите паспорт действующего оборудования. Укажите известные расход, давление и условия работы. Если часть параметров пока не определена, их можно уточнить при подборе.
Вопросы и ответы
Воздуходувка предназначена для воздуха или газа, а центробежный насос — для жидкости. Оборудование выбирают под соответствующую среду; напрямую заменять одно другим нельзя.
В одноступенчатой машине сжатие происходит в одной ступени, в многоступенчатой — последовательно в нескольких. Выбор зависит от нужного рабочего режима и характеристик модели, а не только от числа ступеней.
Нет. Нужен расход при заданном давлении, а также сведения о среде и условиях на входе. Максимальный расход и максимальное давление могут относиться к разным режимам. Их совместимость проверяют по рабочей характеристике.
Для м³/ч необходимо знать условия, при которых задан объёмный расход. Нм³/ч обозначают расход, приведённый к оговорённым нормальным условиям. Перед сравнением нужно уточнить температуру и давление, принятые для обоих значений.
Способ и допустимый диапазон регулирования зависят от исполнения. Укажите минимальную и максимальную нагрузку процесса. Возможность изменения частоты вращения и другие способы регулирования проверяют для выбранной модели.
Только при подходящем исполнении. Для подбора нужны состав газа, температура, давление и сведения о примесях. По ним проверяют материалы, уплотнения, герметичность и требования к приводу.
Замену подбирают по расходу и давлению в рабочем режиме, условиям эксплуатации и присоединениям. Приложите паспорт, фото шильдика и сведения о двигателе. Дополнительно проверяют габариты и совместимость управления.
Это зависит от состава предложения: отдельная машина или комплектная установка. Уточните включение двигателя, фильтра, глушителей, арматуры и управления. Итоговую комплектацию и цену фиксируют в коммерческом предложении.
