Сравните спиральные насосы HiScroll
| Модель | Производительность, м³/ч | Предельное давление*, мбар | Входной фланец | Вес, кг (около) |
|---|---|---|---|---|

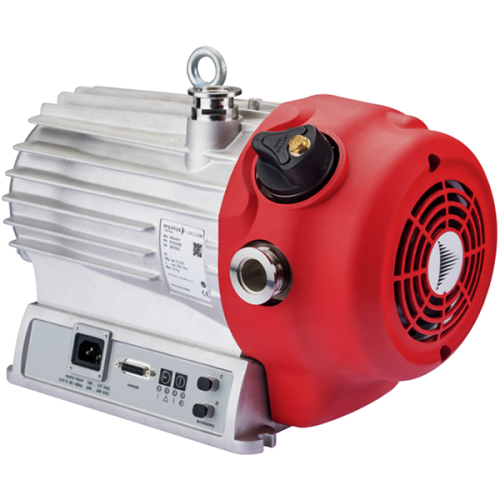

| HiScroll 6 | 6,1 | 0,015 | DN 25 ISO-KF | 19 |

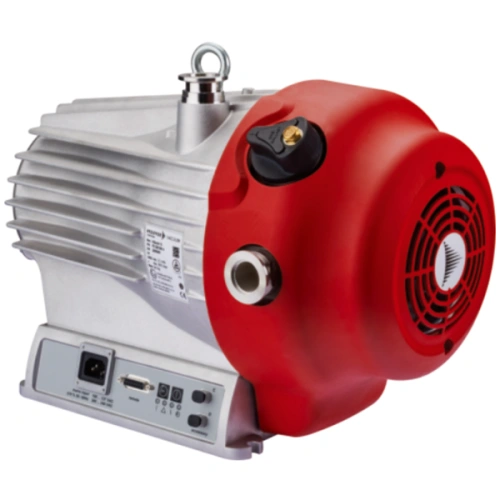

| HiScroll 12 | 12,1 | 0,006 | DN 25 ISO-KF | 24 |

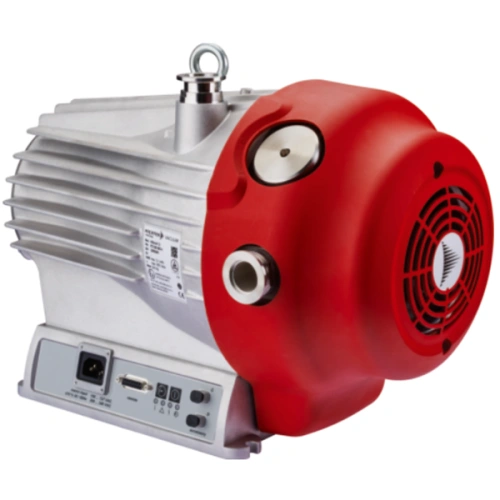

| HiScroll 18 | 18,1 | 0,006 | DN 25 ISO-KF | 23 |

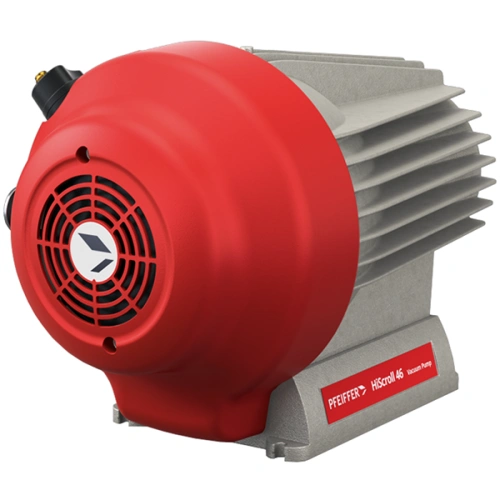

| HiScroll 46 | 43 | 0,007 | DN 40 ISO-KF | 32 |
* Предельное давление указано при закрытом газобалластном клапане. Значения относятся к указанным моделям; параметры выбранного исполнения уточняются при заказе. Давление в установке зависит также от условий процесса.
Как работает спиральный вакуумный насос

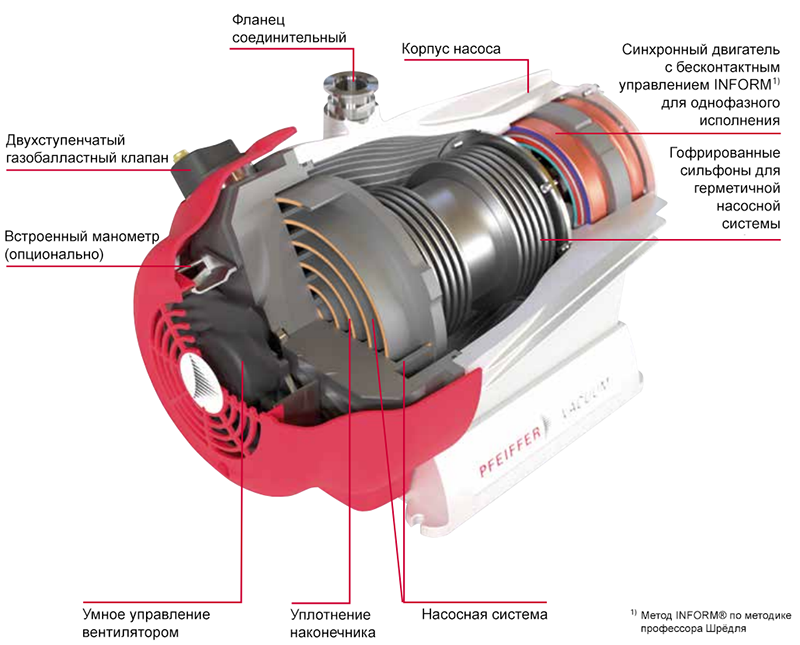

Внутри насоса расположены две спирали: одна неподвижна, вторая совершает орбитальное движение. Между ними образуются полости, которые захватывают газ у входа и перемещают его к центру. По мере уменьшения объёма полостей газ сжимается и выходит через выпуск. Уплотнения на торцах спиралей ограничивают перетекание газа между полостями.
Масло в рабочую камеру не подаётся. Такой принцип подходит для процессов, в которых важно ограничить загрязнение вакуумной системы парами масла.
Как выбрать спиральный вакуумный насос
Начните с требуемого рабочего давления и газовой нагрузки. Производительность помогает сравнить модели, но время откачки зависит также от объёма камеры, соединительных линий и поступления газа в систему.
| Что указать | Для чего это нужно |
|---|---|
| Рабочее давление и время откачки | Понять, какой результат должна обеспечивать установка. |
| Объём камеры и режим работы | Учесть периодическую откачку или постоянную газовую нагрузку. |
| Газ, пары и возможные примеси | Определить подходящее исполнение и необходимость защиты насоса. |
| Фланец, питание и место установки | Проверить подключение, габариты и условия охлаждения. |
| Работа с турбомолекулярным насосом | Согласовать форвакуумную ступень с требованиями всей системы. |
Если вы заменяете установленный насос, приложите его паспорт или фото шильдика. Одинаковой производительности недостаточно: важны также давление, подключение и совместимость с процессом.
Возможности HiScroll
- Без масла в рабочей камере. Подходит для оборудования, чувствительного к загрязнению парами масла.
- Низкий шум и вибрация. Серия рассчитана в том числе на лабораторные и аналитические установки; уровень шума уточняют по модели и режиму работы.

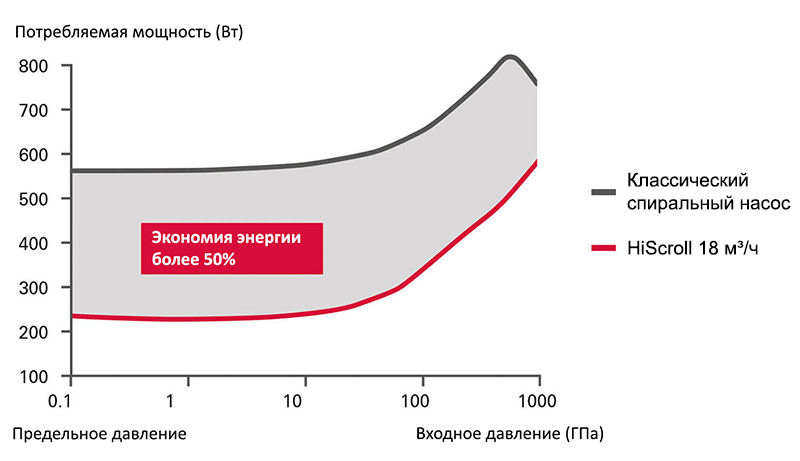

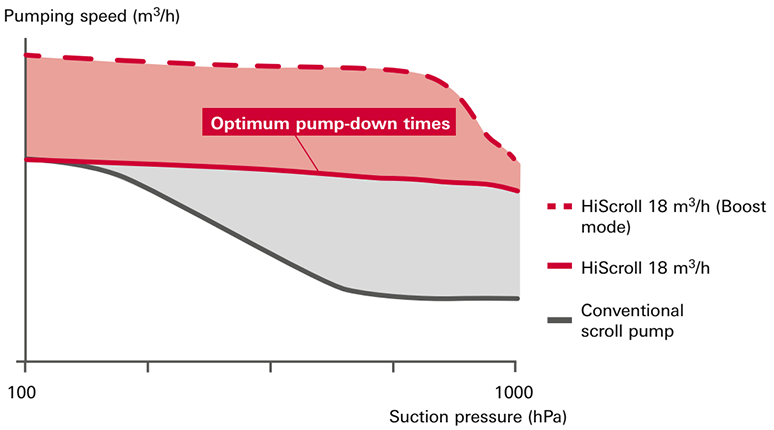

- Управление под нагрузку. В исполнении с датчиком давления автоматика может регулировать обороты для поддержания заданного вакуума, сокращая энергопотребление и износ.
Сферы и области применения
Безмасляные спиральные вакуумные насосы востребованы в технологических процессах и исследованиях, где критически важно исключить попадание паров масла в откачиваемый объем. Основные области их применения включают:
- Аналитическое и лабораторное оборудование: масс-спектрометрия, спектрометрический анализ газов, электронная сканирующая микроскопия и пробоподготовка.
- Исследовательские установки: предварительная откачка вакуумных камер, работа в качестве форвакуумной ступени совместно с турбомолекулярными насосами, а также имитаторы условий космического пространства.
- Полупроводниковая промышленность и микроэлектроника: обслуживание загрузочных шлюзов и технологических камер в производстве полупроводников и микроэлектроники.
- Вакуумное напыление и обработка материалов: системы нанесения тонкопленочных покрытий, установки лазерной резки, а также вакуумирование камер для электронно-лучевой и лазерной сварки.
- Контроль герметичности: откачка в составе гелиевых течеискателей и стендов поиска утечек.
- Фармацевтика, медицина и химическая промышленность: вакуумная и сублимационная сушка (лиофилизация), медицинские вакуумные системы и процессы с откачкой конденсируемых паров.
Преимущества спиральных насосов
Конструкция на основе двух эвольвентных спиралей обеспечивает вакуумным насосам данного типа ряд ключевых эксплуатационных преимуществ перед масляными и другими сухими насосами:
- Чистый «сухой» вакуум: полное отсутствие масла в рабочей камере гарантирует защиту вакуумной системы от загрязнения углеводородами.
- Низкий уровень шума и минимальная вибрация: динамически сбалансированная конструкция обеспечивают тихую работу без необходимости установки громоздких звукоизолирующих корпусов.
- Энергоэффективность: современные электродвигатели с частотной регулировкой снижают энергопотребление и тепловыделение при высоком КПД откачки.
- Плавная откачка без пульсаций: непрерывное уменьшение рабочих полостей между спиралями обеспечивает стабильное сжатие и равномерный поток газа.
- Простота и экономичность обслуживания: отсутствие расходов на замену масла и фильтров масляного тумана, а также быстрая замена торцевых уплотнений снижают время простоя и стоимость эксплуатации.
- Современное управление: возможность автоматической регулировки оборотов под текущую газовую нагрузку и интеграция с оборудованием стандарта Industry 4.0.
Исполнение под вашу задачу
Питание, газобалластный клапан, датчик давления, внешнее управление и принадлежности согласуют под условия процесса. Состав поставки фиксируют в предложении на выбранную модель.
Для задач с требованиями по взрывозащите проверяют исполнение ATEX и условия применения. Дополнительные электронные устройства могут влиять на сертификацию версии.
Обслуживание сухого насоса
Торцевые уплотнения спиралей изнашиваются. Сроки их замены определяют по регламенту модели и условиям эксплуатации. При заказе уточните состав сервисного комплекта и доступность расходных деталей.
Цена спирального вакуумного насоса
Стоимость зависит от модели, исполнения и комплектации. Для расчёта укажите нужный HiScroll или опишите задачу. Цена, состав поставки, срок отгрузки и условия гарантии согласуются при оформлении заказа.
Подберём спиральный насос для вашей установки
Укажите модель или опишите процесс. Можно приложить паспорт или фото шильдика. Неизвестные параметры уточним при подборе.
Вопросы и ответы
В спиральном насосе газ сжимается между двумя спиралями, а масло в рабочую камеру не подаётся. В масляном пластинчато-роторном насосе оно участвует в уплотнении и смазке. При выборе сравнивают также давление, производительность, среду и обслуживание.
Да, спиральные насосы применяют для предварительной откачки и отвода газа с выхода турбомолекулярной ступени. Модели согласуют по газовой нагрузке и допустимому давлению на выходе турбонасоса.
Это характеристика насоса для заданных условий испытаний. В таблице HiScroll указаны значения при закрытом газобалластном клапане. Давление в рабочей камере установки зависит также от утечек, газовыделения и соединительных линий.
Он помогает откачивать конденсируемые пары, снижая вероятность их конденсации внутри насоса. Работа с открытым клапаном меняет достижимое предельное давление. Допустимую паровую нагрузку проверяют по документации конкретного исполнения.
Он предназначен для откачки газов, а возможность работы с парами зависит от состава среды и исполнения. Попадание жидкости или частиц требует отдельной защиты. Для агрессивных сред необходима проверка совместимости материалов и специальной версии насоса.
Да. Уплотнения спиралей изнашиваются и требуют замены. Объём работ и интервалы обслуживания определяют по руководству модели и фактическим условиям. Отсутствие масла в рабочей камере не означает отсутствие изнашиваемых деталей.
Нет единого значения для всех исполнений и режимов. Сравнивать нужно показатели конкретных моделей, измеренные в сопоставимых условиях. Для размещения рядом с рабочим местом укажите требования к шуму при подборе.
Соответствие проверяют по документам выбранного исполнения. Дополнительные электронные устройства и комплектация могут ограничивать применение сертификата. Наличие ATEX нужно подтвердить для выбранной версии и условий её использования.
Укажите газ или процесс, рабочее давление, объём камеры и желаемое время откачки, если эти данные известны. Добавьте требования к питанию и подключению. Для замены оборудования достаточно начать с модели, паспорта или фото шильдика.
