Снятые с производства модели и подбор замены
Если вашей модели больше нет в производстве, отправьте её название, паспорт или фото шильдика. Подбор замены учитывает метод контроля, требуемую чувствительность и подключение к установке.
Сравните гелиевые течеискатели
| Модель | Мин. поток, вакуумный режим, Па·м³/с | Мин. поток, режим щупа, Па·м³/с | Откачка по гелию, л/с |
|---|---|---|---|

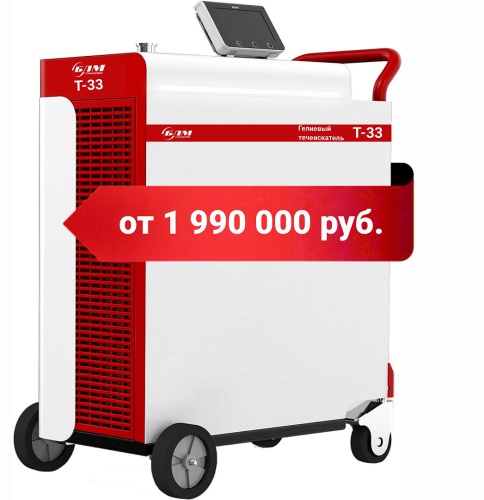

| БЛМ T-33 | 5 × 10−13 | 5 × 10−9 | 2,6 |

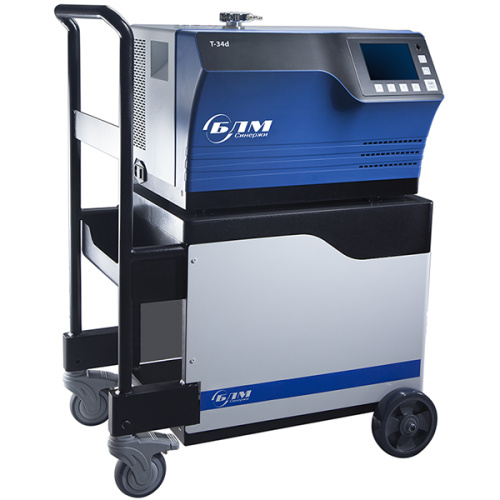

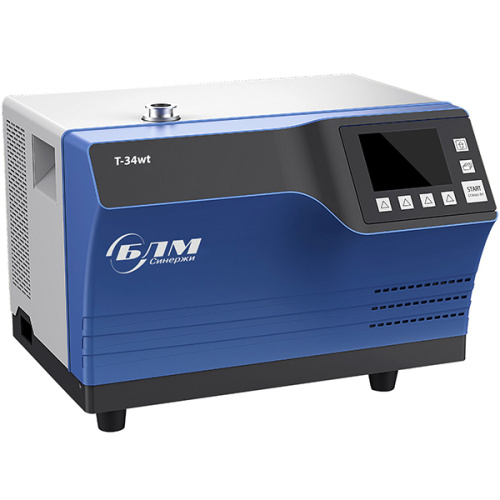

| БЛМ T-34 WT | 1 × 10−13 | 5 × 10−10 | 2,5 |

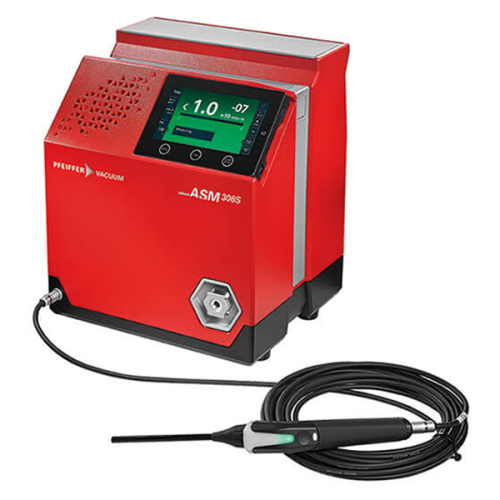

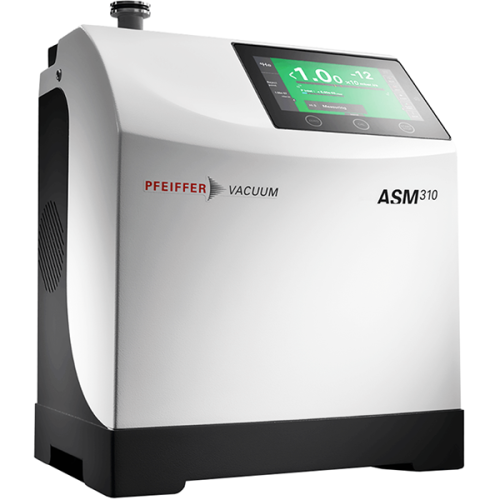

| Pfeiffer ASM 310 | 1 × 10−13 | 1 × 10−8 | 1,1 |
Все три модели поддерживают вакуумный метод и метод щупа. Минимальный регистрируемый поток характеризует предел обнаружения прибора в заданных условиях; результат испытания зависит также от изделия и методики контроля.
Как работает гелиевый течеискатель
При проверке герметичности гелий используют как контрольный газ. Если он проходит через неплотность, газ поступает в измерительную систему, где масс-спектрометрический анализатор выделяет сигнал гелия. Прибор показывает величину регистрируемого потока. Способ подачи газа и подключения изделия выбирают по задаче: найти место утечки или оценить герметичность изделия в целом.
Почему для проверки используют гелий
Гелий инертен и не горит. Его небольшое естественное содержание в воздухе позволяет применять этот газ для чувствительного контроля утечек. При этом повышенный гелиевый фон в зоне испытаний влияет на измерение: его учитывают при подготовке рабочего места и выборе режима проверки.
Методы контроля герметичности
| Способ проверки | Как проводят проверку и для чего выбирают |
|---|---|
| Вакуумный метод | Изделие откачивают и подключают к течеискателю. Гелий подают снаружи к проверяемым соединениям. Рост сигнала помогает найти неплотность. Метод подходит для изделий, допускающих вакуумирование. |

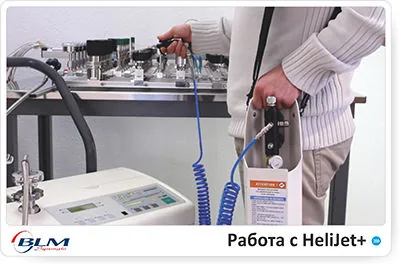

| Метод щупа | Внутрь изделия подают гелий или контрольную смесь, а щупом обследуют наружные соединения. Состав газа и давление выбирают по методике испытаний и допустимым условиям для изделия. |
| Интегральный контроль | Проверяют изделие целиком в согласованной испытательной схеме, например с камерой. Получают суммарную величину утечки. Чтобы определить её место, проводят отдельный локальный поиск. |
Как выбрать гелиевый течеискатель
| Что нужно определить | На что это влияет |
|---|---|
| Изделие и цель проверки | Поиск места утечки или измерение суммарной негерметичности; выбор испытательной схемы. |
| Допуск и метод контроля | Требуемый минимальный регистрируемый поток для выбранного режима. |
| Объём и время проверки | Производительность предварительной откачки, быстроту отклика и необходимость дополнительного насоса. |
| Требования к чистоте | Выбор масляного или безмасляного исполнения и защиты прибора от загрязнений. |
| Место работы и подключения | Переносное или стационарное применение, присоединения, длину щупа и состав принадлежностей. |
Что проверяют гелиевым течеискателем
- Вакуумные камеры, фланцы и соединения вакуумных установок.
- Трубопроводы, теплообменники и герметичные ёмкости.
- Компоненты холодильных систем и систем кондиционирования.
- Герметичные корпуса и сборочные узлы промышленного оборудования.
- Упаковку и закрытые изделия — при наличии подходящей методики и оснастки.
Что учесть в комплектации

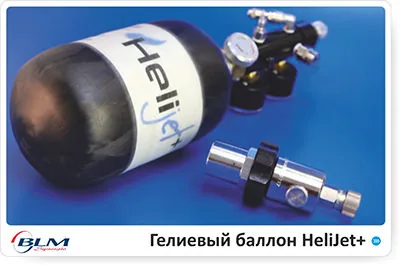

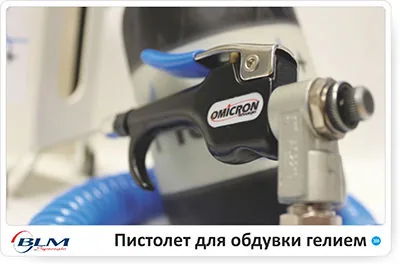

Комплектация зависит от модели и метода контроля. Щуп, пистолет подачи гелия, контрольную течь, переходники, фильтры, тележку и испытательную камеру согласуют при подборе, если они нужны для задачи. Включённые принадлежности перечисляют в предложении.
До заказа уточните наличие руководства, паспорта, габаритного чертежа и необходимых документов о калибровке или поверке.
От чего зависит цена гелиевого течеискателя
Цена зависит от модели, исполнения и принадлежностей. Для расчёта укажите прибор или задачу контроля. В предложении должны быть перечислены комплектация, цена, срок поставки, условия гарантии и доставки.
Подберём течеискатель для вашей задачи
Опишите изделие и цель проверки. Если известны допустимая утечка, объём и метод контроля, укажите их. Для замены прибора приложите паспорт или фото шильдика. Недостающие данные уточним при подборе.
Вопросы и ответы
При вакуумном методе изделие откачивают, а гелий подают снаружи. При работе щупом контрольный газ находится внутри изделия, а наружные соединения обследуют щупом. Выбор зависит от конструкции изделия и условий испытания.
Это нижний предел обнаружения потока гелия для заданных условий и режима прибора. Он не равен погрешности измерения. Значения для вакуумного метода и щупа сравнивают отдельно, в одинаковых единицах.
Локальная проверка позволяет обследовать отдельные соединения. Интегральный контроль показывает общую утечку изделия и сам по себе не указывает её место. Для локализации используют подходящую схему поиска.
Вакуумметр измеряет давление. Гелиевый течеискатель регистрирует контрольный газ, проникший через неплотность. Изменение давления может иметь разные причины, поэтому для целенаправленного поиска гелиевой утечки нужен соответствующий прибор.
Чистый гелий или контрольную смесь выбирают по методике испытаний и возможностям прибора. Повышенный фон гелия в помещении может влиять на результат, поэтому условия проверки и фоновый сигнал необходимо учитывать.
Такое исполнение рассматривают при требованиях к чистоте вакуумной системы. Тип насоса уточняют для конкретной версии течеискателя: название серии не определяет всю комплектацию. Безмасляный прибор также требует обслуживания.
Она создаёт известный поток газа для проверки отклика и калибровки прибора в предусмотренной схеме. Контрольную течь подбирают по диапазону, режиму и совместимости. Порядок работы с ней определяет руководство течеискателя.
Состав поставки зависит от модели и предложения. До заказа нужно уточнить включение щупа, принадлежностей для подачи гелия, переходников и контрольной течи. Нужные позиции следует перечислить в согласованной комплектации.
Начните с названия модели, паспорта или фотографии шильдика. Дополнительно укажите способ проверки и требования к обнаружению утечки. Замену сопоставляют также по подключениям, производительности откачки и условиям работы.
