Системы испытания рам тележек с 2–28 каналами
Цена по запросу
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Применяйте реальную нагрузку в 24 каналах для подтверждения прочностных характеристик рам тележек подвижного состава.
Эти системы, развёрнутые по всему миру в различных конфигурациях, используют универсальные элементы управления FlexTest и известное программное обеспечение RPC для корреляции моделей конечных элементов рам тележек, оптимизации конструкций, проверки сложных сварных соединений и соответствия стандартам испытаний, установленным государственными органами.
Корреляция модели анализа конечных элементов
Испытательные образцы:
Рамы тележек
Стандарты испытаний
UIC 615-4
Разработан для управления большими динамическими нагрузками и сложными сценариями нагружения, характерными для испытаний рельсов.
Быстрота и точность
Использует элементы управления FlexTest и программное обеспечение RPC для управления и анализа усилий на образцах с максимальной точностью в шесть раз быстрее, чем у традиционных контроллеров.
Универсальность
Высокомодульная портальная рама и система привода с несколькими степенями свободы (DOF) способны применять нагрузки к рамам тележек в широком диапазоне конфигураций, амплитуд сил и частот.
Непревзойденный опыт
Компания MTS более пятидесяти лет предлагает стандартные и индивидуальные решения для испытаний компонентов железнодорожных вагонов, узлов и полномасштабных конструкций.

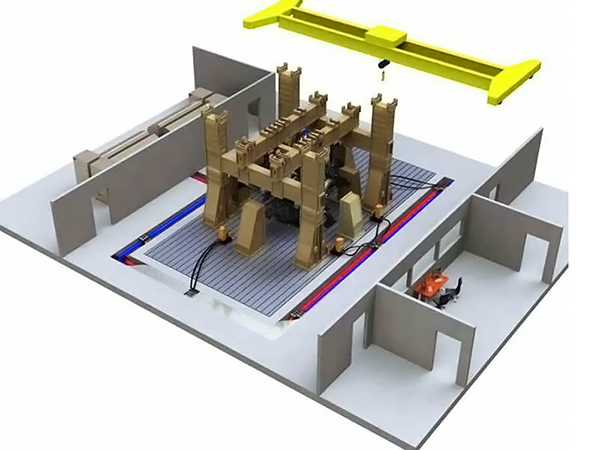

Интегрированная система LabView:
1. Испытание тележки на прочность
2. Диспетчерская
3. Гидравлические сервисные коллекторы
4. Четырёхстоечная портальная рама
5. Гидравлические силовые установки SilentFlo
6. Распределение гидравлической энергии
7. Кран большой грузоподъемности
8. Испытательный стенд с T-образными пазами
9. 8-28-канальная система загрузки
Технические характеристики системы
Эти системы, развёрнутые по всему миру в различных конфигурациях, используют универсальные элементы управления FlexTest и известное программное обеспечение RPC для корреляции моделей конечных элементов рам тележек, оптимизации конструкций, проверки сложных сварных соединений и соответствия стандартам испытаний, установленным государственными органами.
Корреляция модели анализа конечных элементов
Испытательные образцы:
Рамы тележек
Стандарты испытаний
UIC 615-4
Основные характеристики
Надежность и прочностьРазработан для управления большими динамическими нагрузками и сложными сценариями нагружения, характерными для испытаний рельсов.
Быстрота и точность
Использует элементы управления FlexTest и программное обеспечение RPC для управления и анализа усилий на образцах с максимальной точностью в шесть раз быстрее, чем у традиционных контроллеров.
Универсальность
Высокомодульная портальная рама и система привода с несколькими степенями свободы (DOF) способны применять нагрузки к рамам тележек в широком диапазоне конфигураций, амплитуд сил и частот.
Непревзойденный опыт
Компания MTS более пятидесяти лет предлагает стандартные и индивидуальные решения для испытаний компонентов железнодорожных вагонов, узлов и полномасштабных конструкций.
Интегрированная система LabView: 1. Испытание тележки на прочность
2. Диспетчерская
3. Гидравлические сервисные коллекторы
4. Четырёхстоечная портальная рама
5. Гидравлические силовые установки SilentFlo
6. Распределение гидравлической энергии
7. Кран большой грузоподъемности
8. Испытательный стенд с T-образными пазами
9. 8-28-канальная система загрузки
Технические характеристики системы
| Тип привода | Сила (кН) | Статический ход (мм) | Динамический ход (мм) | Частота при динамическом ходе (Гц) | Кол-во для локомотивов | Кол-во для легковых автомобилей |
| 244.51 | 1000 | 250 | 3 | 3 | 2 | - |
| 244.41 | 500 | 250 | 3 | 3 | 2 | 2 |
| 244.31 | 250 | 250 | 4 | 4 | 4 | 4 |
| 244.23 | 150 | 250 | 4 | 4 | 2 | 4 |
| 244.22 | 100 | 250 | 4 | 4 | 4 | 4 |
| 244.11 | 50 | 250 | 6 | 4 | 5 | 4 |
