Виброанализатор Data Physics SignalCalc 900

Виброанализатор 900 Серии производства компании Data Physics (США) является объединением широких возможностей по анализу сигналов вместе с новым распределенным вычислительным процессором, тем самым обеспечивают колоссальные динамические возможности при испытаниях. Компактная и прочная аппаратная часть 900 Серии предназначена для сложных полевых испытаний. Благодаря модульной гигабитной Ethernet архитектуре, виброанализаторы можно объединять между собой до 1000 каналов для лабораторного использования. 900 Серия анализаторов динамических сигналов предлагает следующие опции для различных применений:

• Общий FFT анализ
• Сбор данных и анализ типа Водопад
• Запись "сырых" данных, воспроизведение и постанализ
• Структурный анализ
• Акустический анализ
• Анализ динамики роторных машин
• Анализ воздействия окружающей среды

Виброанализатор SignalCalc 900 упрощает испытания и анализ данных

Новое программное обеспечение виброанализатора SignalCalc 900 Серии делает процесс настройки испытаний, проведения измерений, анализа данных и создания высококачественных отчетов намного проще чем раньше.

• Управление испытаниями и данными с помощью встроенной удобной базы данных.
• Ускоренное тестирование посредством запуска нескольких различных одновременных измерений в режиме реального времени.
• Пользовательские настройки обработки сигналов в реальном времени с помощью математических операций, в том числе интегрирование, дифференцирование, сложение, вычитание, умножение, деление, матричные операции, фильтры (низкочастотные, высокочастотные, полосовые), преобразование Фурье, обратное преобразование Фурье.
• Создание высококачественных отчетов по результатам испытаний.

Модульность и расширяемость аппаратной части

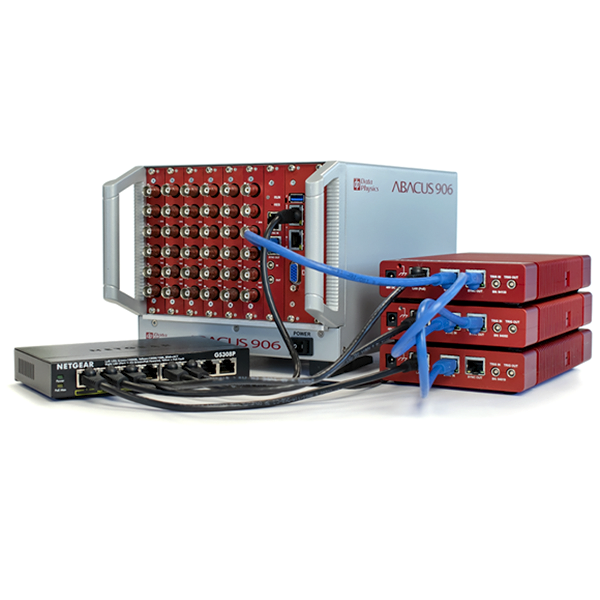

Новая аппаратная платформа Абакус 900 Серии - это мощная система реального времени с распределенной вычислительной архитектурой для обработки сигналов. Гигабитная архитектура Ethernet позволяет нескольким системам работать независимо либо совместно, образуя большие системы с более чем 1000 каналами. Системы состоят из плат до 6 каналов в каждой. 2 канала каждой платы являются переконфигурируемыми. Таким образом, пользователь может сам назначить их в качестве входных, выходных или каналов тахометров при необходимости перед каждым испытанием.

• Частота дискретизации до 216 000 Семплов/сек для полосы частот 80 кГц без эффекта наложения спектров
• 24-битный АЦП с динамическим диапазоном 150 дБ
• Синхронизация по фазе между каналами выше чем 0.5 градуса для 40 кГц

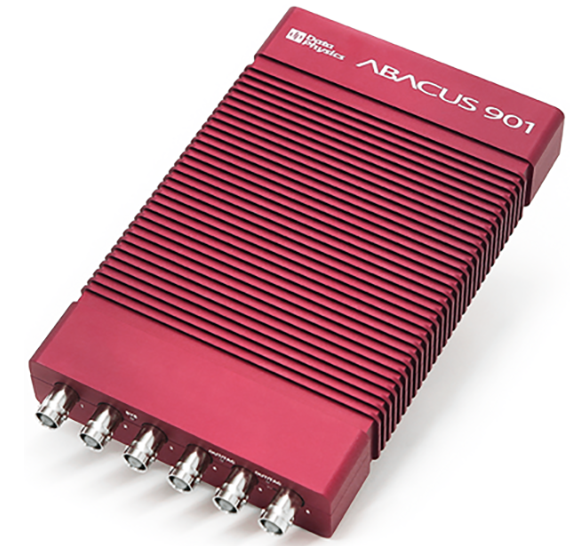

Платформа 901/Abacus 901

Платформа для виброанализатора 901 - это портативная система с 6 каналами, которая отлично подходит для использования в "полях". Несколько платформ 901 могут легко быть объединены между собой для расширения количества каналов. Пассивное охлаждение устраняет шум вентилятора для акустических приложений.

• До 6 каналов на 1 плату, 2 переконфигурируемых канала: вход, выход, тахоканал
• Синхронизация между несколькими платформами, расстояние между платформами до 100 м, точность синхронизации до 40нсек
• Питание по Ethernet

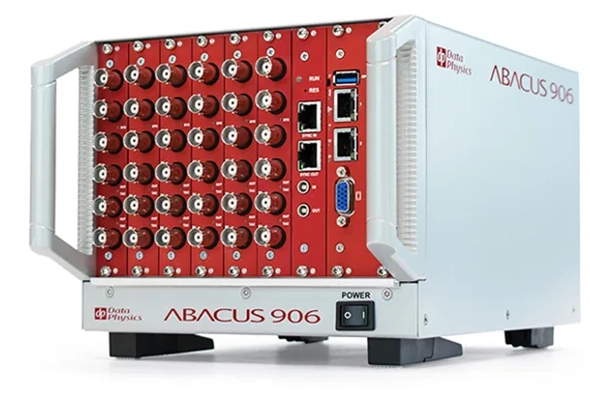

Платформа 906/Abacus 906

Платформа для виброанализатора 906 - это компактная система в защищенном корпусе, которая может использоваться как в "полях", так и в лабораторных условиях. Платформа 906 может быть сконфигурирована на число каналов до 36 на каждое шасси. Шасси объединяются между собой для создания многоканальных систем свыше 1000 каналов.

• До 36 каналов на 1 шасси (6 слотов для плат), расширяемая
• До 6 каналов на 1 плату, 2 переконфигурируемых канала: вход, выход, тахоканал
• Синхронизация между несколькими платформами, расстояние между платформами до 100 м, точность синхронизации до 40 нсек

Спецификация

Входы

• Разрешение АЦП: 24 бит Сигма Дельта
• Разрешение выборки (Цифровая фильтрация/Обработка): 32 бит с плавающей запятой
• Максимальная частота дискретизации: 216 кСемплов/сек
• Поддержка: AC/DC, DIFF/SE, ICP, TEDS
• Входное сопротивление 1 MОм + 1MОм (DIFF), 1MОм + 50 Ом (DIFF)
• Дифровой антиалиазинговый фильтр: -100 дБ (0 - 40 кГц), -90 дБ (40 - 90 кГц)
• Аналоговый Антиалиаз: 3х полюсный
• Динамический диапазон: 120 - 150 дБ
• Входной диапазон (Вольт): 0.1, 0.31, 1, 3.1, 10, 31

Выходы

• ЦАП: 24 бит Сигма Дельта
• Частота дискретизации: до 216 кСемплов/сек
• Диапазоны: 1В, 2В, 5В, 10В; FE: SE
• Выходной ток: 10 mA
• Суммарный уровень нелинейных искажений THD: 90 дБ
• Восстанавливающий фильтр: 100 дБ
• Подавление синфазного сигнала: 60 дБ
• Максимальное напряжение: 80В макс/1МОм, 5В макс/50 Ом
• Амплитудная погрешность: +/- 0.020 дБ (0,2% полной шкалы) на частоте 1 кГц, при 15С < t < 55С
• Фазовая погрешность: 0.5 град в диапазоне частот до 40 кГц
• Остаточное смещение: +/- 0.1% полной шкалы, но не более 3 мВ
• Уровень перекрестной помехи между входами: < -90 дБ
• Уровень перекрестной помехи между входами и выходами: <-90 дБ
• Стабильность частоты: 25 ppm

Тахоканалы

• Входной диапазон: 0.1 В - 31 В
• 80 В защита от перегрузок
• Поддержка: AC/DC/DIFF/SE
• Частота сигнала: 0 - 500 кГц
• Настраиваемый порог срабатывания, гистерезис, уровень удержания, коэффициент масштабирования
