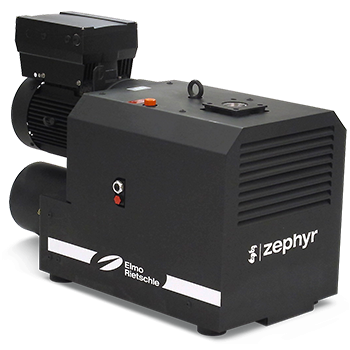

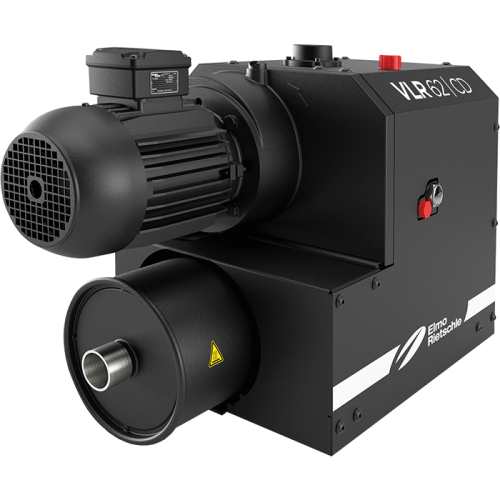

Когтевые насосы Elmo Rietschle C-VLR
Серия C-VLR предназначена для создания вакуума. Насосы используют сухое бесконтактное сжатие и воздушное охлаждение. Для задач с меняющейся нагрузкой можно рассмотреть исполнение с регулированием частоты вращения. Доступность этой опции и её состав уточняют для выбранной модели.
Нужны вакуум и сжатый воздух одновременно?

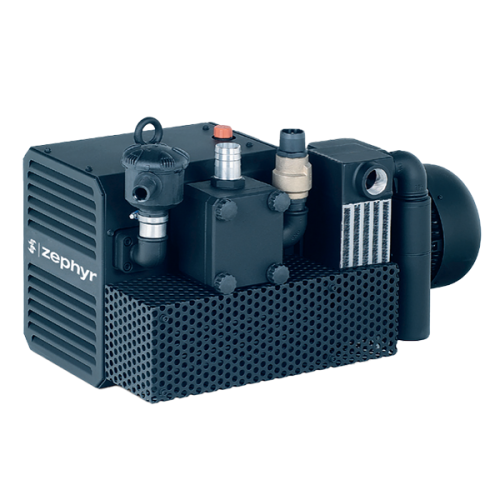

Для таких задач предусмотрены комбинированные агрегаты C-KLR. Перейти к когтевым насосам-компрессорам.
Подберём когтевой насос под вашу задачу
Укажите рабочее давление, требуемую производительность и состав газа. Если параметры неизвестны, опишите оборудование и процесс. Для замены приложите обозначение модели или фото шильдика — это поможет подготовить предложение.
Как работает когтевой вакуумный насос

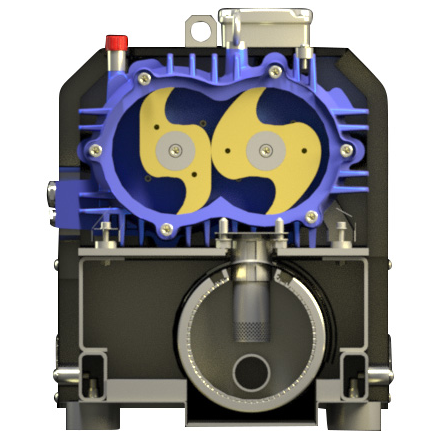

Два ротора с когтевым профилем вращаются в противоположных направлениях. Они захватывают газ на входе, перемещают его и сжимают при уменьшении объёма между роторами. Затем газ выходит через выпускной канал. Вращение синхронизировано; роторы не соприкасаются друг с другом и с корпусом.
Камера сжатия отделена от редуктора и работает без уплотняющей жидкости. Отсутствие масла в ней не отменяет обслуживания остальных узлов.
Как выбрать когтевой вакуумный насос
Рабочее давление
Начните с давления, необходимого для вашего процесса. Предельное давление в каталоге показывает возможности модели в заданных условиях. Для подбора важно проверить, какую откачку насос обеспечивает при рабочем давлении.
Производительность и нагрузка
Для камеры укажите её объём и желаемое время откачки. Для непрерывного процесса — расход поступающего газа. Если к системе подключено несколько потребителей, сообщите, сколько из них работает одновременно.
Состав газа
Отметьте наличие водяного пара, пыли, конденсата и химических примесей. Эти условия влияют на выбор исполнения и оборудования на входе. Пригодность насоса для конкретной среды проверяют по документации модели.
Режим работы и подключение
Укажите продолжительность работы, возможные изменения нагрузки, электропитание и присоединения. Если нужна замена существующего насоса, приложите фото шильдика и сообщите ограничения по месту установки.
Где применяют когтевые вакуумные насосы
| Задача | Для чего нужен вакуум |
|---|---|
| Фиксация заготовок | Удержание деталей на вакуумных столах и в системах прижима. При подборе учитывают подсос воздуха. |
| Упаковочное оборудование | Откачка воздуха из оборудования и упаковочных камер. Пищевой продукт через насос не проходит. |
| Формование изделий | Создание разрежения в процессе формования. Модель подбирают по требуемому давлению и длительности цикла. |
| Вакуумный пневмотранспорт | Создание потока воздуха в системе перемещения материала. Материал отделяют до входа газа в насос. |
| Центральная вакуумная система | Обеспечение нескольких потребителей вакуумом с учётом их общей нагрузки и режима работы. |
Опишите ваш процесс — подберём модель и комплектацию под его условия.
Особенности когтевой технологии
Когтевые роторы работают без соприкосновения, а в камеру сжатия не подаётся масло. В серии C-VLR применяется воздушное охлаждение. При изменяющейся нагрузке можно рассмотреть модель с регулированием скорости вращения.
Энергопотребление и объём обслуживания оценивают для конкретного режима. Перед выбором сравнивают рабочие характеристики, комплектацию и требования к размещению.
Можно ли заменить пластинчато-роторный насос?
У когтевого насоса нет рабочих пластин, характерных для пластинчато-роторной конструкции. Однако для замены нужно сопоставить давление, производительность, состав газа и режим работы. Совпадение одной цифры в каталоге не подтверждает взаимозаменяемость.
Цена и поставка когтевого вакуумного насоса
Стоимость зависит от модели, исполнения и комплектации. Для предложения укажите, нужен отдельный насос, замена действующего оборудования или решение для новой вакуумной системы.
В предложении уточним цену, наличие, срок поставки и состав оборудования. При необходимости рассмотрим регулирование производительности, устройства на входе и подключение к существующей установке.
Обсудить подбор или обслуживание
Отправьте запрос через форму или свяжитесь с отделом вакуумного оборудования BLMS: +7 495 781-39-39, vacsales@blms.ru. Для обращения по сервису укажите модель, серийный номер и описание задачи.
Документы и связанные разделы
Лист характеристик, руководство и габаритный чертёж смотрите в карточке выбранной модели. Если нужный документ не опубликован, отправьте запрос — уточним доступную документацию для этой модели.
- Когтевые насосы-компрессоры — оборудование для задач, где нужны вакуум и сжатый воздух.
- Пластинчато-роторные вакуумные насосы — сравнить другой тип оборудования для вашей задачи.
- Проектирование вакуумных систем — подобрать состав системы для одного или нескольких потребителей.
- Сервис вакуумного оборудования — обсудить обслуживание и ремонт.
Ответы на вопросы о когтевых насосах
Безмасляной является камера сжатия: газ откачивается без подачи в неё масла. Это не означает, что остальные узлы не нуждаются в смазке или обслуживании. Работы с редуктором и другими узлами выполняют по руководству конкретной модели.
Рабочее давление требуется поддерживать в процессе. Предельное показывает минимальное давление, достигаемое насосом в заданных условиях. Для выбора нужно также проверить производительность модели при требуемом рабочем давлении.
В серии C-VLR используется воздушное охлаждение. При размещении насоса нужно обеспечить предусмотренный изготовителем воздухообмен и свободное пространство. Требования к температуре помещения и монтажу смотрят в руководстве модели.
Для отдельных исполнений предусмотрено регулирование скорости вращения. Оно помогает согласовать работу насоса с меняющейся нагрузкой. Наличие преобразователя в комплекте и допустимый диапазон регулирования нужно уточнить для выбранной модели.
Частота питания может влиять на скорость вращения и производительность насоса. Сравнивайте значения при частоте вашей сети. Для исполнения с регулируемым приводом дополнительно учитывайте предусмотренный рабочий диапазон.
Это зависит от исполнения и допустимых условий работы. Сообщите о парах, пыли, конденсате и других примесях: могут понадобиться устройства на входе и специальное исполнение. Возможность откачки пара не означает допустимость попадания жидкости в насос.
C-VLR выбирают для создания вакуума. Если процессу одновременно нужны вакуум и сжатый воздух, рассматривают комбинированные насосы-компрессоры C-KLR. Их подбирают по требованиям к обоим потокам.
Укажите нужное давление, расход воздуха каждого потребителя и график их работы. Для системы важны одновременная нагрузка, потери в трубопроводах и изменение потребления. По этим данным выбирают число насосов, управление и комплектацию.
