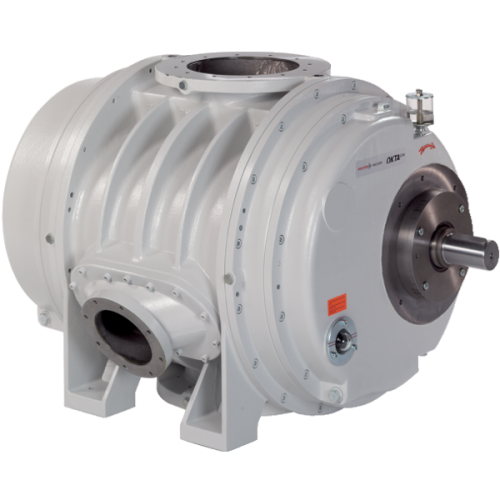

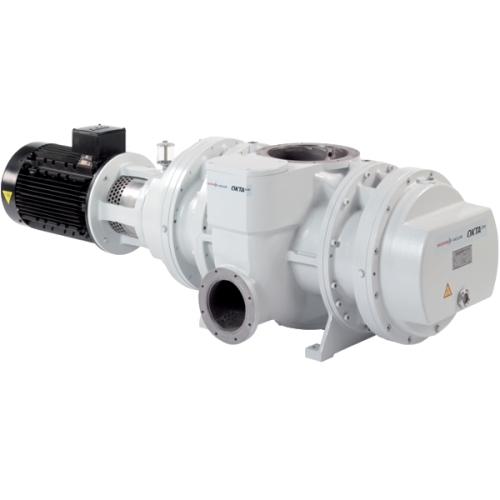

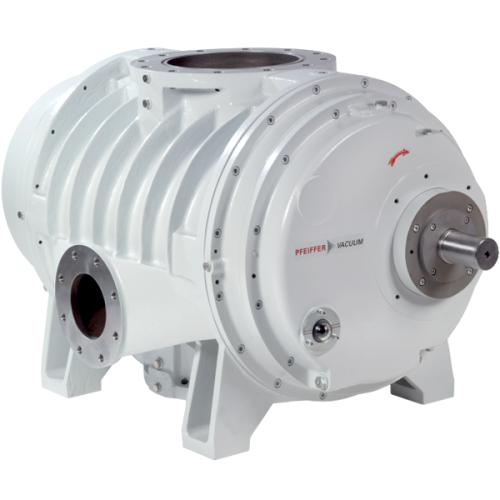

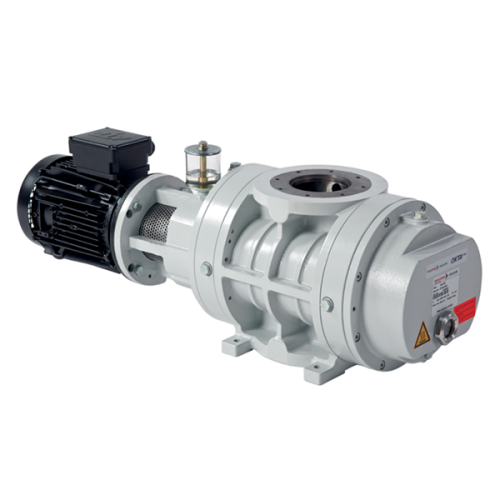

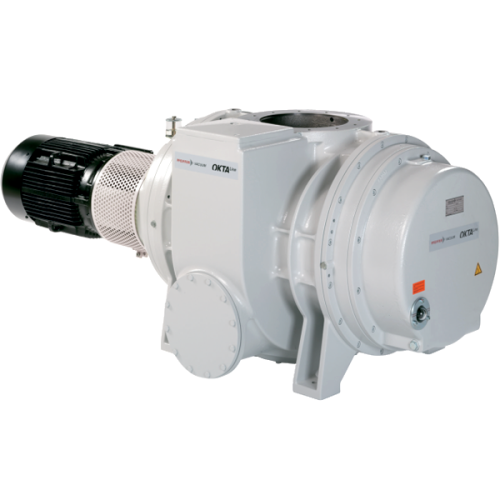

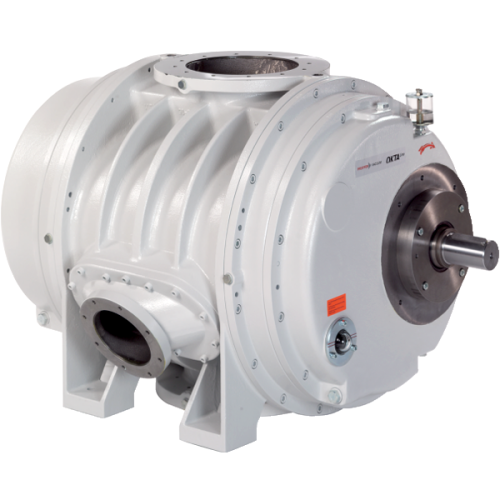

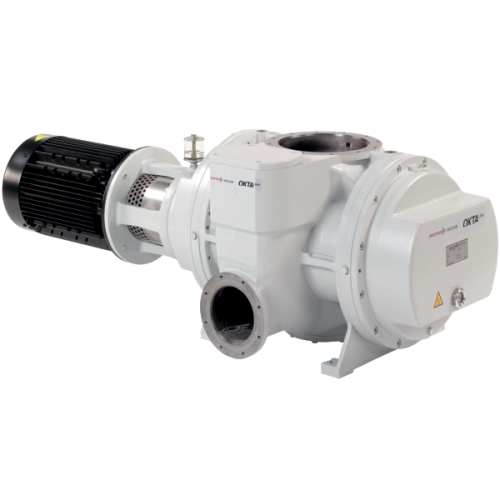

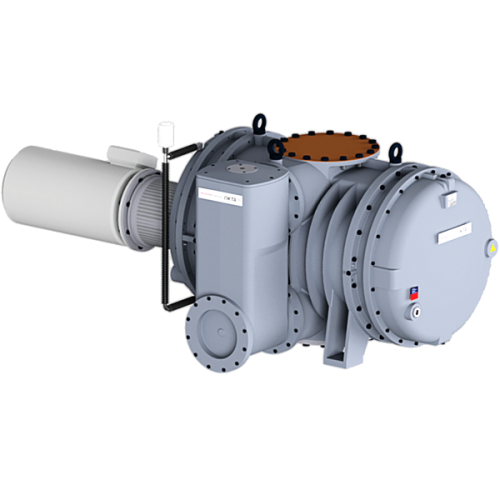

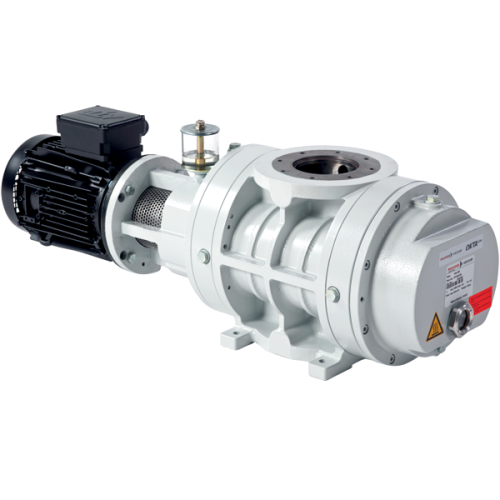

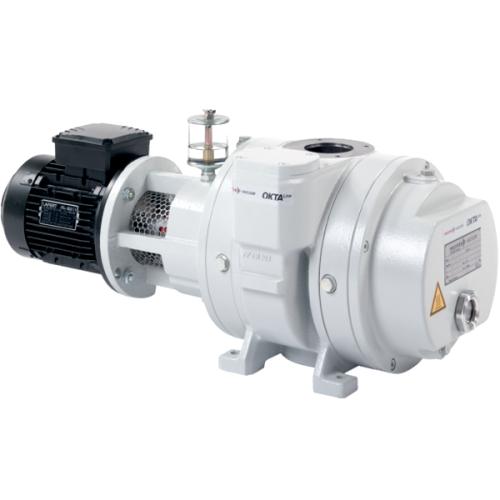

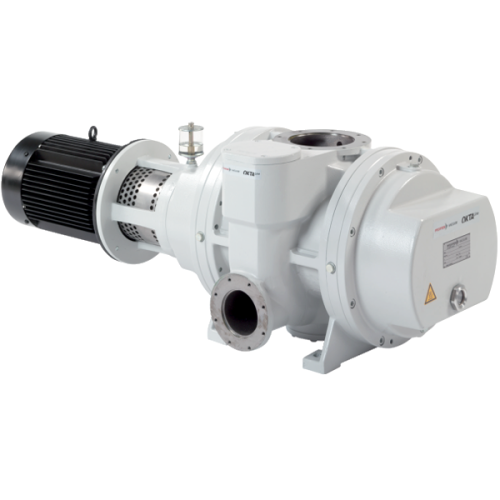

Сравните откачные агрегаты на основе насосов Рутса
| Агрегат | Насос Рутса | Форвакуумный насос | Производительность агрегата, м³/ч |
|---|---|---|---|

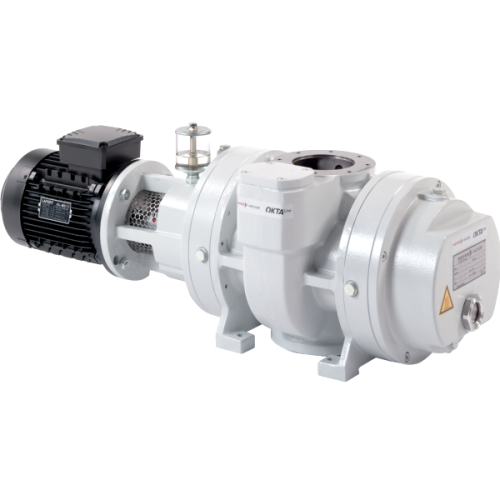

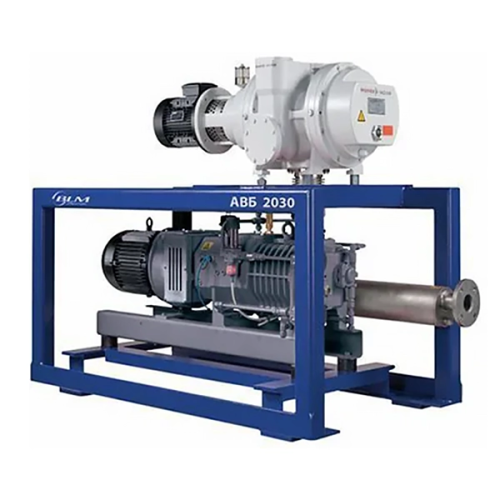

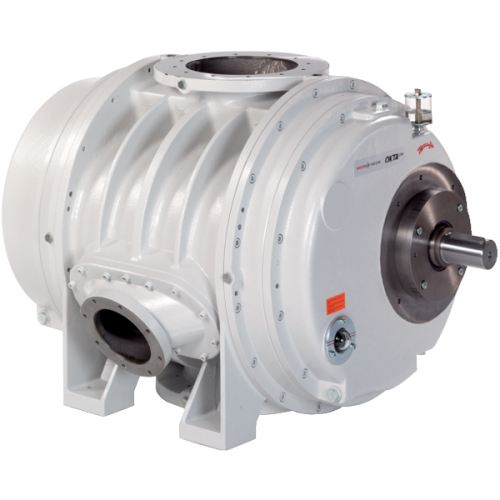

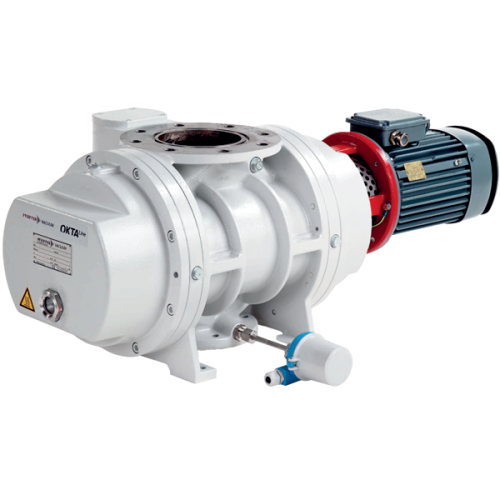

| БЛМ АВБ 510 | OKTA 500 | S-VSI 100 Винтовой, безмасляный |
400 |

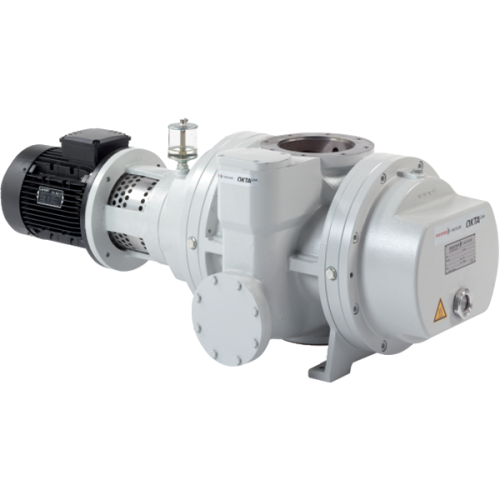

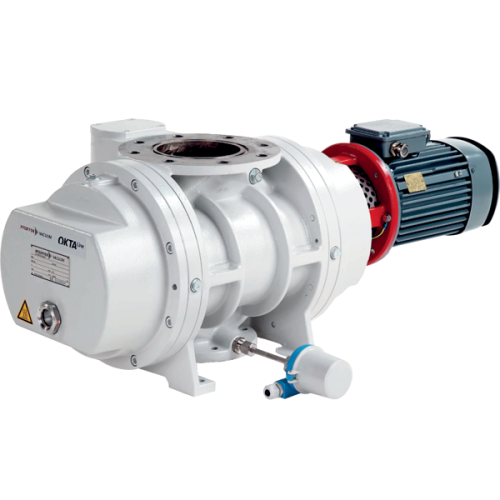

| БЛМ АВБ 1010 | OKTA 1000 | S-VSI 100 Винтовой, безмасляный |
900 |
| Pfeiffer CombiLine WD 900 | OKTA 1000 | Duo 125 Пластинчато-роторный, масляный |
900 |
| Pfeiffer CombiLine WH 950 P | OKTA 1000 | Hepta 200 Винтовой, безмасляный |
950 |
В таблице приведена производительность агрегатов, указанная в каталоге. При подборе сравнивают быстроту откачки при нужном давлении, состав газа и требования к чистоте. Одинаковая производительность не означает одинаковое предельное давление или одинаковую комплектацию.
Как работает насос Рутса
Два ротора вращаются навстречу друг другу, перемещая газ от входа к выходу. Между роторами и корпусом сохраняются зазоры, поэтому детали не соприкасаются, а в рабочую камеру не требуется подавать масло. Синхронность вращения обеспечивает приводной механизм.
В бустерной схеме насос Рутса устанавливают между вакуумной камерой и форвакуумным насосом. Он увеличивает быстроту откачки в нужном диапазоне давлений. Параметры готовой системы определяются обеими ступенями и условиями процесса.
Как подобрать насос Рутса для установки
Для подбора нужны рабочее давление, состав и температура газа, объём камеры и желаемое время откачки. Если форвакуумный насос уже установлен, укажите его модель. Дополнительно учитывают пары, пыль, требования к чистоте, подключению и режиму работы.
| Комбинация из каталога | Что учитывать при выборе |
|---|---|
|
Рутс и масляный пластинчато-роторный насос Пример: CombiLine WD |
Совместимость откачиваемой среды с маслом, требуемое давление и режим газобалласта. |
|
Рутс и безмасляный винтовой насос Примеры: БЛМ АВБ, CombiLine WH |
Требования к чистоте газового тракта, состав среды и условия эксплуатации обеих ступеней. |
Производительность отдельного насоса Рутса не равна быстроте откачки всей установки. Подбирать его только по объёму камеры или мощности двигателя недостаточно: необходимо согласовать ступени между собой.
Для чего нужен перепускной клапан
При слишком большом перепаде давлений перепускной клапан возвращает часть газа с выхода насоса на вход. Это ограничивает нагрузку и нагрев. Если исполнение допускает такой режим, насос Рутса можно запускать вместе с форвакуумным насосом с начала откачки камеры. Наличие клапана и порядок включения проверяют по руководству конкретной модели.

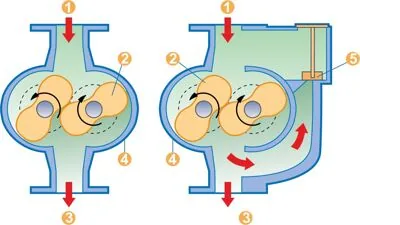

- Всасывающий фланец
- Двухкулачковый ротор
- Выхлоп
- Рабочий объём насоса
- Клапан перепускной линии
Где применяют насосы Рутса
- Металлургия — откачка в системах дегазации и вакуумной обработки.
- Вакуумная сушка и сублимационная сушка — работа в составе откачного агрегата.
- Нанесение покрытий — откачка технологических и загрузочных камер.
- Испытательные установки — откачка камер и систем контроля герметичности.
- Упаковочное оборудование — ускорение откачки при подходящей конфигурации системы.
Что входит в поставку
При заказе отдельного насоса уточните исполнение, привод, фланцы и принадлежности для подключения. Для откачного агрегата в предложении указывают обе ступени, их параметры и согласованный состав установки. Управление, арматуру, фильтры, защиту от конденсата и другие принадлежности подбирают по условиям процесса.
Для выбранной модели запросите паспорт, руководство, габаритный чертёж и характеристику быстроты откачки. Документы на специальное исполнение согласуют до заказа.
От чего зависит цена насоса Рутса
Цена зависит от модели, исполнения, привода и состава поставки. Стоимость отдельного насоса и готового агрегата рассчитывают раздельно. Для предложения укажите нужную модель или параметры процесса. Комплектация, срок поставки, гарантия и доставка согласуются при заказе.
Подберём насос Рутса или откачной агрегат
Опишите процесс, нужное давление и откачиваемую среду. Если есть форвакуумный насос, укажите его модель. Можно приложить паспорт, схему установки или фото шильдика. Неизвестные параметры уточним при подборе.
Вопросы и ответы
Бустерными называют насосы, повышающие быстроту откачки системы в определённом диапазоне давлений. Многие насосы Рутса работают именно в этой роли. Но существуют и многоступенчатые модели Рутса, рассчитанные на самостоятельную откачку.
Обычной бустерной модели нужна форвакуумная ступень. В готовом откачном агрегате она уже входит в состав установки. Возможность самостоятельной работы других исполнений определяется конструкцией и руководством, а не только названием «Рутса».
Отдельный насос — один компонент вакуумной системы. Агрегат объединяет насос Рутса и форвакуумную ступень. Поэтому при сравнении предложений проверяют состав поставки и характеристики всей установки, включая управление и необходимые принадлежности.
Масло не подаётся в рабочую камеру, где перемещается газ. При этом смазка может использоваться в приводе и подшипниковых узлах. Если требуется безмасляная откачка всей системы, необходимо учитывать также тип форвакуумного насоса.
Производительность зависит от режима, а быстрота откачки на камере — ещё и от форвакуумной ступени и соединительных линий. Для выбора нужны рабочее давление, газовая нагрузка и требования к циклу откачки.
Единого значения для всей категории нет. Для бустерной схемы оценивают давление, достигаемое конкретной комбинацией насосов. При сравнении агрегатов учитывают условия измерения, режим газобалласта и требования технологического процесса.
Такой запуск допускают исполнения с предусмотренной защитой от перегрузки, например с перепускным клапаном. Для остальных моделей порядок включения и допустимые давления определяются руководством. Универсального давления запуска для всей категории нет.
Применимость зависит от исполнения и состава среды. Пары могут конденсироваться, а частицы — повреждать рабочие зазоры. При подборе учитывают защитные устройства, материалы и требования к обеим ступеням. Стандартное исполнение нельзя считать универсальным.
Да. Проверка смазки в предусмотренных конструкцией узлах, состояния уплотнений и других компонентов выполняется по руководству модели. Отсутствие масла в рабочей камере не отменяет обслуживание привода и форвакуумной ступени.
