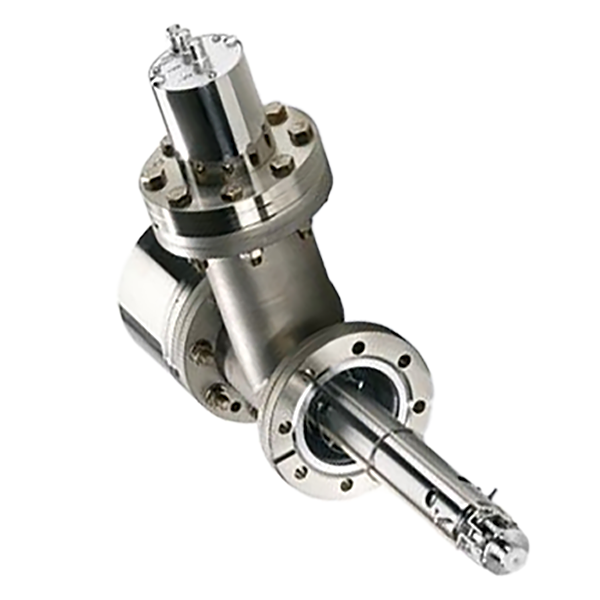

Масс-спектрометр Pfeiffer Vacuum HiQuad

Являясь автономным устройством, масс-спектрометр HiQuad может быть оптимально встроен в вашу установку. В зависимости от конкретного способа применения, предусматривается возможность выбора следующих параметров и элементов устройства:

• Диапазоны масс
• Диаметры стержней
• Ионные источники
• Детекторы
• Интерфейсы

Максимальная эффективность в любом варианте применения

• Модульное, гибкое исполнение
• Простота в использовании благодаря программному обеспечению Quadera
• Очень высокая скорость измерения
• Максимальная чувствительность и широкий динамический диапазон
• Значительная долговременная устойчивость функционирования
• Сопряжение с сетью Ethernet
• Встроенный интернет-браузер и OPC-браузер
• Сервер для взаимодействия с программами на базе ПК

Высокая скорость измерения - до 125 а.е.м.

Масс-спектрометр HiQuad позволяет производить измерения с очень высокой скоростью.
На данном примере показан ответный сигнал масс-спектрометрии во время анализа органов дыхательной системы.
Атомы N₂, O₂ и CO₂ были обнаружены в течение очень короткого временного цикла.

Широкий динамический диапазон

На данной сканограмме показана область спектрального анализа воздушной среды.  Помимо основных составных элементов, включающих атомы N₂, O₂, Ar и CO₂, были обнаружены даже самые незначительные концентрации Xe. Поток ионов с массой 136 соответствует концентрации 7,8 млрд⁻¹ Xe в воздушной среде. И это на несколько децибел выше фонового уровня шума, обеспечивая создание широкого динамического диапазона 10 децибел.

Обзор технологий измерений

Ионизационная камера высокого давления

В низкофоновых сигналах происходит смещение треков в ионизационной камере. Электронно-активный катод смещён по отношению к земли. Такая конструкция предотвращает десорбцию частиц газа от стенок камеры и уменьшает формирование нежелательного фонового сигнала с помощью возникающей десорбции.

Полевая технология регистрации частиц

Одним из самых главных моментов разработки и производства масс-спектрометров является передача свободных ионов от источника в считывающее устройство. С помощью полевой технологии ионы могут свободно двигаться сквозь пространство и проходить через чувствительную камеру без взаимодействия с ней. Это гарантирует высокий уровень чувствительности (А/мбар) без использования дополнительных пре- и пост- фильтров.

Вторичный электронный множитель (SEM) с отклонением от оси 90°

Задача вторичного электронного множителя заключается в увеличении чувствительности масс-спектрометра. В устройстве HiQuad множитель прикрепляется к системе электродов в вакууме под прямым углом, что препятствует воздействию излучения от ионного источника на детектор и созданию в результате такого воздействия фоновых шумов. В сочетании с ионным счетчиком, также есть возможность создания широкого динамического диапазона в дополнение к диапазону низкоуровневых шумов. В примере ниже показана очень низкая скорость фонового счета при измерении ионов ArH+, генерируемых в плазме.
