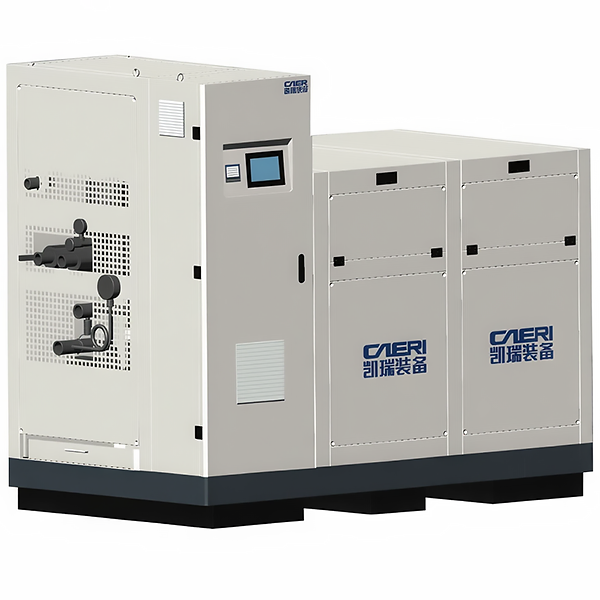

Бесшумная насосная станция с сервоприводом CPVF

Сервомасляный источник CAERI представляет собой независимый гидравлический силовой агрегат, который обеспечивает подачу масла под давлением в систему. Он подходит для всех видов гидравлического оборудования, где основной блок отделен от гидравлической насосной станции. Для использования источника масла пользователю достаточно подключить его к основному блоку, что позволяет гидравлическому оборудованию выполнять необходимые технологические операции. Данный сервоприводный источник масла способен адаптировать уровень подачи и давления в зависимости от изменений в технологическом процессе, что особенно актуально для производств с периодическими модификациями условий работы.

Преимущества и особенности

Бесшумная насосная станция лабораторного уровня
Для снижения колебаний давления и уровня шума в двигателе применяется специально разработанная конструкция трубопровода и амортизаторов. Двигатель функционирует в режиме погружения, что существенно уменьшает шум при его работе. Внешняя звукоизоляция обеспечивает уровень шума в процессе эксплуатации менее 75 дБ. При проведении открытых измерений на расстоянии 1 метра уровень шума также не превышает 75 дБ.

Независимая регулируемая система энергосбережения
Каждый плунжерный насос обладает функцией регулировки выходного потока в зависимости от требуемого внешнего расхода, что позволяет экономить до 60% энергии в режиме простоя при минимальном потоке.

Насос с регулируемым постоянным давлением
Эта модель специально разработана для различных условий работы, требующих небольших колебаний внешнего давления и больших изменений нагрузки потока, со стабильным давлением, малыми импульсами и высокой эффективностью, чтобы удовлетворить потребности пользователей в различных условиях работы.

Широкий выбор спецификаций
Система с высоким расходом от 30 до 500 л/мин может успешно применяться на различных испытательных стендах. Крупные насосные станции могут быть объединены в параллельные системы для достижения расхода 2000 л/мин и выше, что позволяет реализовать проекты по строительству крупных централизованных насосных станций.

Многомодульная конструкция
Каждая насосная станция состоит из нескольких модулей с плунжерными насосами и электродвигателями. Каждый модуль способен функционировать независимо, что обеспечивает значительную экономию энергии для пользователей и упрощает процессы обслуживания.

Интегрированное PLC-управление с сенсорным управлением
Насосная станция может работать автономно благодаря использованию PLC-управления и сенсорного экрана.

Функция обеспечения безопасности
В режиме реального времени происходит сбор и обработка сигналов о температуре, давлении, уровне жидкости, засорении фильтра. Также предусмотрены механизмы оповещения и автоматического отключения в случае возникновения нештатных ситуаций, таких как перегрев, избыточное давление, низкий уровень жидкости или утечка масла, что значительно повышает уровень безопасности эксплуатации.

Параллельная компоновка насосных станций
Несколько насосных станций можно расположить параллельно благодаря зеркальной конструкции. Это позволяет создать компактную систему, которая занимает меньше места.

Программное обеспечение для удаленного управления
Дистанционное управление насосной станцией осуществляется через компьютерное программное обеспечение. Для связи требуется только один сетевой кабель, что обеспечивает простоту и удобство использования.

Технические параметры

Модель	Скорость потока	Номинальное давление	Номинальная мощность	Колебания давления	Способ охлаждения	Зеркальная конструкция
CPVF-0-030	30 л/мин	10-21 МПа	14,7 кВт	0-1,5 МПа	водяное охлаждение	нет
CPVF-0-050	50 л/мин	10-21 МПа	25,4 кВт	0-1,5 МПа	водяное охлаждение	нет
CPVF-0-100	100 л/мин	10-21 МПа	45 кВт	0-1,5 МПа	водяное охлаждение	нет
CPVF-1-200	200 л/мин	21 МПа	90 кВт	0-1,5 МПа	водяное охлаждение	нет
CPVF-1-300	300 л/мин	21 МПа	135 кВт	0-1,5 МПа	водяное охлаждение	да
CPVF-2-300	300 л/мин	21 МПа	135 кВт	0-1,5 МПа	водяное охлаждение	да
CPVF-1-400	400 л/мин	21 МПа	180 кВт	0-1,5 МПа	водяное охлаждение	да
CPVF-2-400	400 л/мин	21 МПа	180 кВт	0-1,5 МПа	водяное охлаждение	да
CPVF-1-500	500 л/мин	21 МПа	225 кВт	0-1,5 МПа	водяное охлаждение	да
CPVF-2-500	500 л/мин	21 МПа	225 кВт	0-1,5 МПа	водяное охлаждение	да

Требования к применению

Среда применения

• Температура окружающей среды: 2~38℃
• Относительная влажность: 20~90%
• Атмосферное давление: 85~120 кПа

Требования к источнику питания

• Трехфазный источник питания: 380 В переменного тока (±8%), 50 Гц±2%
• Однофазный источник питания: 220 В переменного тока (±10%), 50 Гц±2%
• Другие требования: На источник питания не должны влиять переходные процессы, вызванные другим оборудованием в цепи.

Требования к охлаждающей жидкости

• Требования к качеству: техническая деминерализованная вода
• Температура воды на входе: 4~32 ℃
• Давление воды на входе: 0,3~0,6 МПа
• Расход воды на входе: около 5 м3/ч на 45 кВт
• Канал входа и выхода воды: каждая насосная станция имеет отдельный вход и выход воды.
