Имитатор дороги с нагружением через шины

Имитатор дороги с нагружением через шины моделирует движение автомобиля по дороге, нагружая его вертикальными инерционными нагрузками через подвижные платформы, на которые автомобиль устанавливается своими колёсами. При этом воспроизводятся вертикальные ускорения и перемещения колес, что позволяет инженерам-разработчикам оценивать конструктивные решения и комфорт автомобиля, а также проводить испытания на прочность конструкции кузова, шасси и подвески. Характеризуется высокой точностью и отличной повторяемостью результатов.

Функциональное назначение:

• Испытание несущей системы на прочность.
• Проверка качества на выходе с конвейера.
• Испытания на комфорт при движении.
• Области применения
• Легковые автомобили, коммерческий транспорт.

Ключевые преимущества и особенности

Высокая точность результатов испытаний

• Обеспечивает перемещения, скорости и ускорения в диапазоне частот, необходимом для эффективных испытаний;
• Позволяет быстро воспроизводить требуемые перемещения с высокой повторяемостью, регистрируя данные от мелких вибраций до ударов при наезде на выбоины с высокой скоростью, что соответствует различным условиям испытаний.

Легкость настройки и запуска

• Интегрированные системы безопасности для защиты испытуемого образца и персонала;
• Интегрированное аппаратное и программное обеспечение системы управления.

Полная функциональность

• Обеспечивает проведение испытаний на прочность конструкции автомобиля, шасси и систем подвески.
• Обеспечивает субъективную оценку комфорта транспортного средства и оценку качества транспортного средства на выходе с конвейера.
• В зависимости от количества осей транспортного средства можно сконфигурировать двух-, трех- и шести-осевые вибрационные испытания.

Отработанная технология
Компания CAERI Test Equipment обладает развитыми технологическими возможностями, современным оборудованием. Имея богатый опыт успешной реализации инженерных проектов, компания может выполнить полный проект «под ключ».
Подходит для всех типов/моделей транспортных средств.
Максимальная нагрузка в 30 000 кг обеспечивает большую гибкость и позволяет проводить испытания как небольших легковых автомобилей, так и большегрузных транспортных средств.

Технические параметры

Параметры	Легковой автомобиль	Легкий грузовик	Средне-тоннажный грузовик	Тяжелый грузовик
Грузоподъемность системы (полная масса автомобиля)	2 500 кг	5 500 кг	10 тонн	20 тонн
Платформа актуатора (неподрессоренная масса)	75 кг	114 кг	290 кг	750 кг
Номинальное усилие актуатора	38 кН	50 кН	100 кН	200 кН
Ход поршня	±150 мм
Пиковая скорость	4 м/с		3,6 м/с	2,6 м/с
Пиковое ускорение	45 g		40 g	25 g
Полоса пропускания	0-100 Гц	0-60 Гц
Примечания: Компания CAERI Test Equipment может создать имитатор дороги по индивидуальному проекту в соответствии с конкретными требованиями пользователя к его характеристикам. Приведенные выше параметры носят справочный характер. Свяжитесь с нами для получения подробной информации о различных типах испытательного оборудования.

Решения

При разработке имитаторов дороги необходимо учитывать множество факторов. В настоящее время имеется немного компаний, способных производить такие системы. Большинство из них занимаются лишь интеграцией компонентов сторонних поставщиков. После десятилетий технических исследований компания CAERI Test Equipment смогла разработать данную систему, все ключевые компоненты которой (маслонасосная станция, гидравлическая система, актуаторы, контроллер, базовый алгоритм ПИД-регулирования, итерационный алгоритм идентификации системы, программное обеспечение и т. д.) были разработаны независимо. Собственные компоненты с высоким техническим уровнем позволяют предоставить пользователям как готовые комплексные решения, так и индивидуальные, соответствующие их потребностям. В настоящее время компания CAERI Test Equipment успешно поставила на внутренний и международный рынки множество комплектов оборудования этой серии, отличающегося с отличными характеристиками, надежностью и сроком службы.

Высокопроизводительные актуаторы
Используются актуаторы производства CAERI Test Equipment с гидростатическими подшипниками, обеспечивающими надежную работу на высоких скоростях при повышенных нагрузках. Шток обладает исключительной прочностью и жесткостью. Интегрированый датчик линейного перемещения обеспечивает точные измерения и контроль положения. В катушках используется прецизионные обмотки с постоянным контролем натяжения и шага для повышения устойчивости к вибрациям, механическим ударам и тепловым воздействиям. Ход до 400 мм позволяет применять актуаторы для испытания широкого спектра транспортных средств – от легковых автомобилей до тяжелых грузовиков.

Бесшумная маслонасосная станция
Разработанная компанией CAERI Test Equipment маслонасосная станция имеет уровень шума менее 75 дБ при измерении на расстоянии 1 метра, что позволяет использовать её в лабораторных условиях. Маслонасосная станция компактна и занимает небольшую площадь. Расход варьируется от 30 л/мин до 500 л/мин, а при параллельном подключении может превышать 2000 л/мин. Насосы переменного объёма и многомодульная конструкция позволяют оптимизировать энергопотребление и упростить техническое обслуживание.

Распределительные колонки
Разработанные компанией CAERI Test Equipment многофункциональные распределительные колонки обеспечивает большой расход масла по нескольким каналам. В них используются усовершенствованные картриджные клапаны и группы электромагнитных клапанов для плавного переключения высокого и низкого давления. Они оснащаются фильтрами для тонкой очистки масла. Независимые функции плавного нарастания и сброса давления снижают шум и воздействие на гидросистему.

Сервоклапан
Интегрированный сервоклапан характеризуется высокой пропускной способностью, быстрым откликом и низким уровнем искажений. Специальная 3-ступенчатая высокоскоростная конфигурация обеспечивает эффективную работу при больших расходах масла и удовлетворяет требованиям испытаний на долговечность.

Гидравлические аккумуляторы
Интегрированные гидроаккумуляторы минимизируют фактическую длину масляного столба между аккумулятором и сервоклапаном, что позволяет оптимизировать переходные характеристики системы, улучшая моделирование быстротекущих событий (таких как удары о выбоины).

Контроллер
Сервоконтроллер, разработанный компанией CAERI Test Equipment, имеет множество встроенных алгоритмов управления процессами, адаптированных к характеристикам электрогидравлической сервосистемы, что обеспечивает точное управление многоканальной сервоприводной системой. Встроенные механизмы мониторинга и защиты системы гарантируют безопасность и надежность процесса управления испытаниями, а множество функциональных плат обеспечивает гибкость конфигурирования.

Интегрированное программное обеспечение
Программное обеспечение электрогидравлических сервоприводов компании CAERI Test Equipment объединяет множество испытательных функций и позволяет выполнять сложные задачи по испытаниям на долговечность. Функциональное и простое в настройке и эксплуатации, оно объединяет возможности контроллера и оборудования для быстрого выполнения испытательных задач, значительно повышая эффективность испытаний.

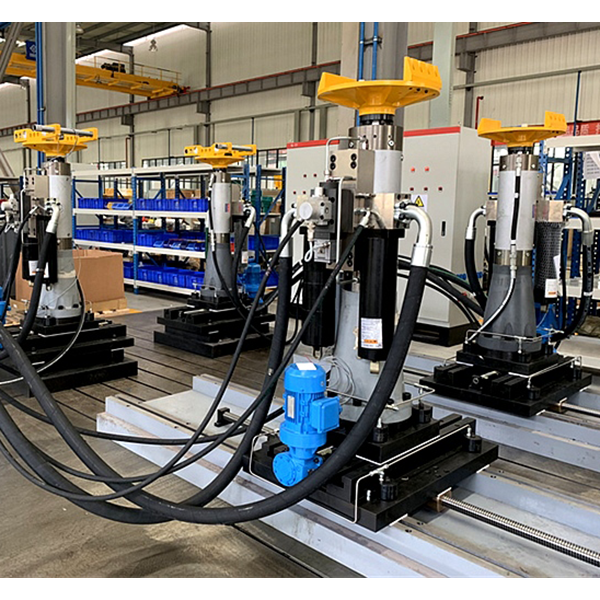

Колесные платформа и стопоры
Колесные платформы повышенной жесткости компании CAERI Test Equipment имеют низкий коэффициент трения поверхности контакта с шинами и оснащены демпфирующим слоем для устранения посторонних звуков и высокочастотного шума от вибрации платформ. Платформы оснащены несколькими ограничительными устройствами, которые быстро и легко адаптируются к широкому типоразмерному ряду колес, позволяя легко устанавливать и заменять испытываемые автомобили.
