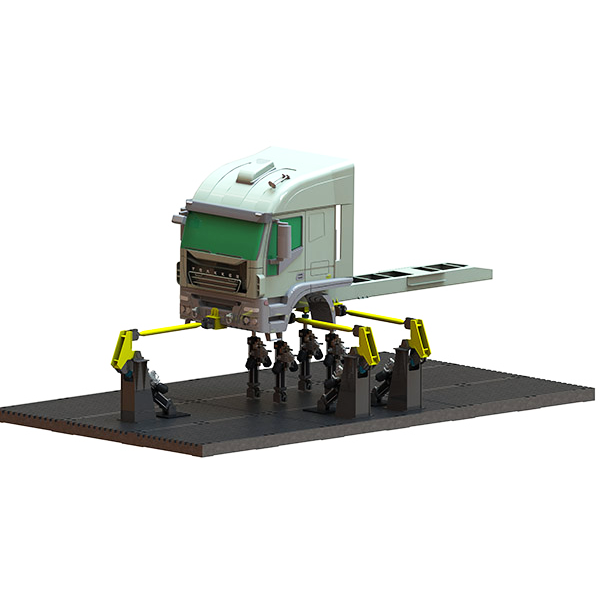

Многоканальный вибростенд для испытаний кабин

Функциональное назначение:

• Испытания систем виброизоляции кабин (включая вибрацию сидений).
• Испытания на долговечность при воздействии вибрации.
• Виброиспытания блоков аккумуляторных батарей.
• Виброиспытания панелей приборов.
• Виброиспытания навесных элементов кабины.
• Испытания в архитектурно-строительной области (моделирование землетрясений).

Ключевые преимущества и особенности:

Эффективность на высоких частотах
Электрогидравлические сервоактуаторы компании CAERI Test Equipment обеспечивают вибронагружение с большими рабочими ходами и высокими нагрузками при максимальной частоте нагружения до 100 Гц.

Управление в реальном времени
Управление реализовано на основе имитационной модели динамики испытуемого объекта с отслеживанием в реальном времени параметров моделирования.
Возможно воспроизведение временных реализаций записанных дорожных спектров, синусоидальных воздействий, включая синусоидальную развертку и фазовое управление, а также моделирование прямоугольных, треугольных и случайных сигналов.

Высокая масштабируемость
Поддержка сторонних систем моделирования в реальном времени и сторонних систем сбора данных.
Возможность создания многоканальных вибрационных систем с последовательным и параллельным подключением под конкретные условия работы.
Варианты монтажных платформ: стандартные низкоинерционные, с высокой инерцией, с жестким закреплением, комбинированные с испытуемым образцом, индивидуально создаваемые.
Универсальные электрогидравлические сервоактуаторы могут быть отсоединены от стенда испытаний кабин и использоваться автономно для других видов моделирования движения и испытаний на усталостную долговечность.
Дополнительное оборудование: климатические камеры (высоких и низких температур), нагрузочные устройства (зарядные устройства для АКБ, нагрузочные электродвигатели для трансмиссии), вспомогательные системы (смазки, охлаждающей воды и т.д.).

Технические характеристики

Наименование		Семиканальный вибростенд для испытаний кабин
Размерность		Размеры стенда: 12 м × 6 м × 4,5 м	Занимаемая площадь: 12 м × 10 м (с учетом коммуникаций и т.п.)
Основные технические показатели
Координатные оси		Вертикальная (ось Z)	Поперечная (ось Y)	Продольная (ось X)
Максимальный ход		±125 мм
Максимальная скорость		1,5 м/с	1,1 м/с
Максимальное ускорение	При жестком креплении	12g	8g	6g
	С упругой подвеской	3g
Максимальный угол наклона / поворота		8°	±15°	8°
Основные компоненты
Актуаторы		4 актуатора по 100 кН
		Макс. ход	Точность датчика перемещения	Максимальная скорость
		±125 мм	0,5% от полной шкалы	1,6 м/с
		3 актуатора по 68 кН
		Макс. ход	Точность датчика перемещения	Максимальная скорость
		±125 мм	0,5% от полной шкалы	1,0 м/с
Маслонасосная станция		Давление: 21 МПа	Максимальный расход: 500 л/мин
Распределительные колонки		2 распределительных колонки
Часть приведенных выше параметров зависит от величины подрессоренных и неподрессоренных масс, а также от жесткости подвески
