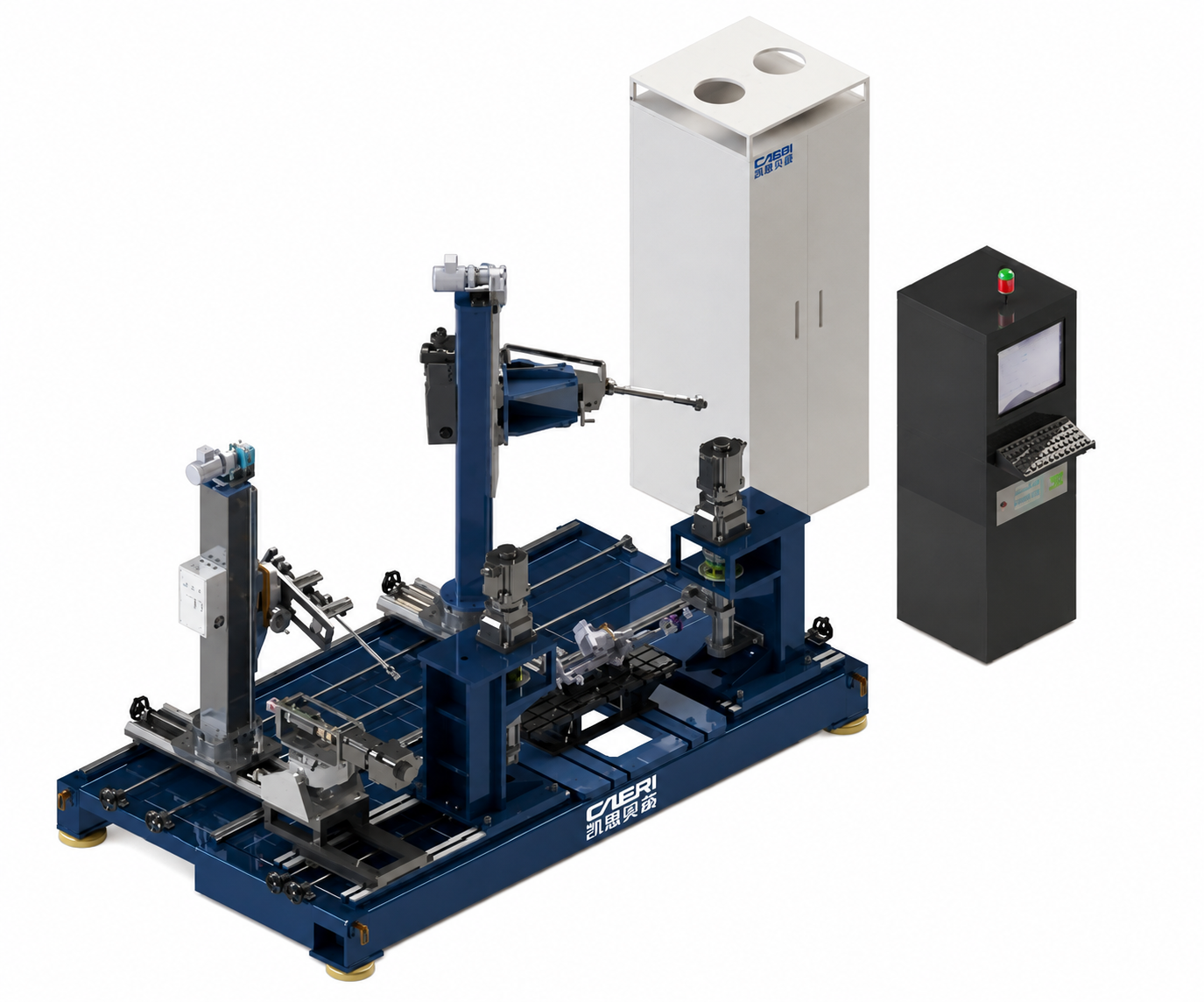

Трехосевая система испытаний рулевого управления CAERI

Надежное рулевое управление — залог безопасного вождения. Трехосевая испытательная система производства компании CAERI представляет собой профессиональное испытательное оборудование, специально разработанное для оценки надежности рулевых систем и компонентов легковых автомобилей (системы нейтрализации отработавших газов MGS, системы динамической стабилизации C-EPS, электроусилителей руля R-EPS и DP-EPS, электронные системы переключения передач SBW, обгонные муфты RSBW). Моделируя процесс рулевого управления в различных реальных дорожных условиях, система обеспечивает проведение испытания на надежность компонентов (рулевого механизма, рулевой колонки и т. д.) и рулевой системы в целом на высоком техническом уровне. Это позволяет определить износ на протяжении всего жизненного цикла рулевой системы легкового автомобиля и ее надежность при различных режимах эксплуатации, и в конечном результате оценить качество испытуемых изделий. Эта испытательная система отвечает всем сертификационным требованиям благодаря своей простоте и используется для разработки рулевых систем и компонентов, соответствующих действующим стандартам испытаний.

Кроме того, испытательная система позволяет задавать такие параметры, как скорость автомобиля, нагрузка, температура испытания и количество циклов испытаний, а затем работать в автоматическом режиме в соответствии с заданными параметрами и этапами, собирая данные испытаний по скорости автомобиля, углу поворота руля и нагрузке. Это передовое испытательное оборудование, способное точно воспроизводить требуемые режимы испытаний.

Виды испытаний

Для системы рулевого управления передних колёс:

• многоэтапное испытание на долговечность при прямом нагружении;
• испытания на усталость при обратном нагружении;
• ресурсные испытания;
• испытания на нагрузки при парковке;
• испытание на долговечность ограничительных упоров;
• испытания на нагрузки при наезде на бордюр;
• испытания на долговечность при обратном нагружении;
• испытание на нецелевое использование.

Для электронной системы подруливания задних колёс:

• подбор траектории движения;
• испытание на долговечность при прямом нагружении с термоциклированием;
• испытания на долговечность при обратном нагружении;
• определение реакции на ступенчатое воздействие (переходной характеристики);
• определение точности позиционирования;
• испытание методом скользящего гармонического сигнала;
• испытание на скольжение при отключении блокировки;
• испытание на температурную стабильность.

Особенности

• возможность индивидуальной настройки испытаний: режимы и условия можно задать в соответствии с требованиями заказчика;
• функция автоматического составления отчёта: испытательная система формирует отчёт в заданном формате;
• универсальность: стенд подходит для испытаний большинства представленных на рынке систем усиления рулевого управления, а также электронных систем подруливания задними колёсами.

Преимущества

1. Самые современные программное обеспечение и система управления
2. Аттестованные компоненты оборудования с низкими затратами на техническое обслуживание
3. Для большего удобства система управления и силовая часть размещены в общем шкафу.
4. Открытое исполнение, облегчающее монтаж системы.

Запатентованная технология
Технология защищена несколькими патентами, отмечена наградой как выдающееся достижение в области исследований, разработок и внедрения новых технологий в автомобильной индустрии КНР.

Большой опыт работы
Компания CAERI продала около пятидесяти тестовых стендов. За годы работы ее технология достигла передового уровня в отрасли.

Комплексная система послепродажного обслуживания
За годы существования компания CAERI сформировала профессиональную, знающую и технически грамотную команду по послепродажному обслуживанию, специализирующуюся на предоставлении всестороннего послегарантийного сервиса. По сравнению с высокими затратами на техническое обслуживание и сложными процедурами, характерными для зарубежной продукции, способность компании CAERI быстро и оперативно реагировать на запросы по послепродажному обслуживанию является для нас значительным преимуществом.

Технические параметры / Показатели эффективности

Параметр	Величина
Входной крутящий момент стенда и точность управления	200 Н*м ±0,5% диапазона
Входной угол поворота стенда и точность управления	Не ограничен ±0,1°
Нагрузочное усилие стенда и точность управления	25 000 Н ±0,5% диапазона
Угол нагрузки стенда и точность управления	±60° ±0,1° Перемещение ±100 мм, точность 0,1 мм
Частотная характеристика нагружения рулевого управления	±8 кН 20 Гц ±2 кН 50 Гц
