Климатическая камера Тепло-Холод-Влага

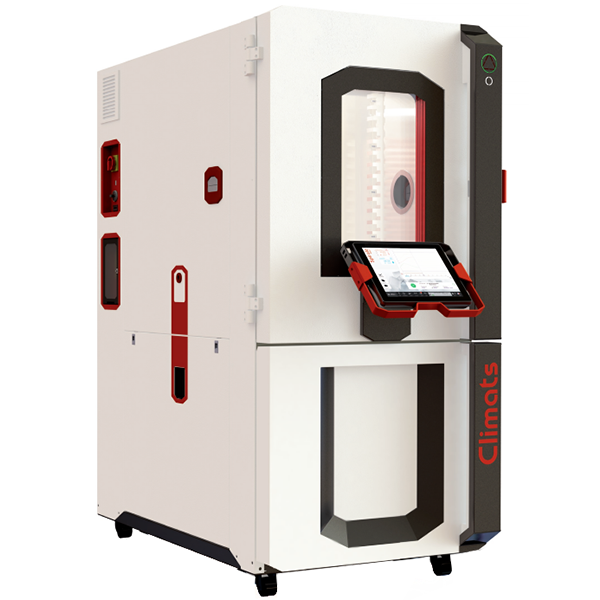

Климатическая камера тепло-холод-влажность имеет сварную рамную конструкцию вертикальной компоновки и оснащена напольными роликами. Сварные швы герметичны. Термоизоляция: два слоя стекловаты по 75 мм каждый и один слой полиуретановой пены – 25 мм. Двойной силиконовый уплотнитель двери.

Фронтальная часть: Остеклённая дверь для загрузки изделия. Остекление - пятислойный термостойкий стеклопакет (общая толщина 80 мм). Камера тепло-холод-влага Excal оснащается дверью оборудованной системой антиобледенения для работы при отрицательных температурах . Дисплей компьютера удобно размещён на двери камеры.

Задняя часть: Инженерная часть (подвод и слив воды и электрический кабель подключения). Дверь доступа к машинному отделению.

Боковые стенки:

• 2 технологических окна 80 мм по одному с каждой стороны; контрольная панель: рубильник вкл. / откл.;
• Счётчик моточасов;
• Розетка 220В 0,5А;
• Термостат;
• Порты для подключения дополнительных устройств (компьютер, принтер и т.д.).

Полезный объём:

• Этажерка с одной полкой (дополнительные полки заказываются отдельно);
• Регулируемые дефлекторы для обеспечения гомогенности температуры и влаги при различном объёме испытываемого образца;
• Внутреннее освещение;
• Защитная решетка теплообменника.

Почему выбирают климатические камеры тепло-холод-влажность от Climats

Вентиляция

Равномерное вентилирование внутреннего объёма камеры обеспечивает высокую гомогенность температурного поля. Вентилирование осуществляется с помощью широколопастного винта большого диаметра, расположенного у задней стенки полезного объёма. Винт выполнен из термостойкого материала и обеспечивает движение с малой скоростью большой массы воздуха. Движение воздуха направлено от испытываемого объекта. Поток отражается от задней стенки и направляется вдоль верхней и нижней стенок. Таким образом, обеспечивается максимальный уровень гомогенности температуры и влаги. Регулируемые дефлекторы позволяют поддерживать гомогенность температуры и влажности при различной заполненности полезного объёма.

Влажность

Влажность в камере создаётся при помощи «водяной бани» и регулируется путём управления точкой росы.

Принцип: Для увеличения влажности производится подогрев воды, а для уменьшения вода охлаждается. При этом ПО Spirale Vision автоматически вычисляет потребное количество тепла, которое требуется передать «водяной бане» или забрать от неё для создания заданной влажности. В расчётах учитывается скорость потока воздуха над поверхностью «водяной бани» и показания термопары у поверхности воды. Предусмотрена возможность подключения дополнительного датчика влаги емкостного типа производства фирмы «Vaisala» (заказывается отдельно).
Эта система наиболее близка к природному принципу создания влажности и быстрее стабилизирует её на желаемом уровне, нежели системы иного типа. Она позволяет одновременно регулировать и температуру, и влажность в камере по заданному циклу. При точности регулирования t +/- 0,1°С погрешность создания влажности составляет мене +/-3%.

Безопасность

Термическая:

• Термостат (позволяет задавать порог отключения камеры по температуре (от 0°С до 200°С), отслеживается компьютером и предназначен для защиты изделия от перегрева);
• ПО Spirale Vision (программная защита от перегрева и переохлаждения изделия);
• Термоплавкий предохранитель (для организации дополнительной цепи отключения).

В компрессорном блоке:

• Предохранительные клапана (расположены на компрессоре и позволяют обнаруживать утечки хладона);
• Термозащита;
• Система автоматического охлаждения компрессора (позволяет избежать перегрева);
• Датчики силы тока (расположены на двигателе компрессора, помогают избежать перегорания обмотки эл. двигателя).

Электрическая:

• Предохранители;
• Термореле;
• Автоопределение фаз.

Калибровка и аттестация

Климатическая камера Тепло-Холод-Влага калибруется Департаментом Измерений компании «Climats». По запросу представляется письменный отчет на 3-х температурных режимах по выбору. Пользователь может самостоятельно провести калибровку для любых температурных режимов.

Аттестация официальными органами, повторная проверка калибровки, калибровка на дополнительных температурных режимах может быть выполнена по отдельному запросу, указанному в контракте поставки.

Замечание: Значения гомогенности температурных полей, в предоставляемом отчёте, получены без учёта абсолютной погрешности приборов измерения.

Климатическая камера Тепло-Холод-Влага поставляется с программным обеспечением Spirale Vision способным производить корректировку разницы между температурой принятой по умолчанию и фактической температуры, снимаемой с датчиков камеры. Это процедура возможна для любых значений температуры и влажности.

*Любые специальные требования по калибровке должны быть оговорены при оформлении контракта на поставку.

Модели и технические параметры климатических камер климатических камер тепла-холода-влажности

Макс. t испытаний до 180°С (опционально 200°С)
	Внутренние размеры (мм)	Внешние размеры (мм)	Мин. t°C	Скорость нагрева (K/мин)	Скорость охлаждения (К/мин)
EXCAL 140 (151 литров)
1411 T/H	Ш = 540 Г = 400 В = 700	Ш=785 Г=1480 В=1840	-35	3	6
1413 T/H			-40	15	10
1421 T/H			-70	5	5
1423 T/H			-80	15	12
EXCAL 220 (227 литров)
2211 T/H	Ш = 540 Г = 600 В = 700	Ш = 785 Г = 1680 В = 1840	-30	4,5	5
221З T/H			-40	14	9
2214 T/H			-40	15	13
2221 T/H			-70	5	5
2223 T/H			-80	14	10
2224 T/H			-80	15	15
EXCAL 400 (400 литров)
4011 T/H	Ш = 700 Г = 650 В = 900	Ш = 980 Г = 1800 В = 2060	-30	8	4
4013 T/H			-40	8	6
4014 T/H			-40	10	10
4015 T/H			-40	17	15
4021 T/H			-70	8	3,5
4023 T/H			-75	8	7
4024 T/H			-80	10	10
4025 T/H			-85	17	15
EXCAL 540 (540 литров)
5411 T/H	Ш = 700 Г = 850 В = 900	Ш = 980 Г = 2000 В = 2060	-30	8	3
541З T/H			-40	8	6
5414 T/H			-40	10	10
5415 T/H			-40	16	15
5417 T/H			-40	16	16
5418 T/H			-40	20	19
5421 T/H			-65	8	2,5
5423 T/H			-75	8	5
5424 T/H			-80	10	8
5425 T/H			-85	16	15
5427 T/H			-85	18	20
5428 T/H			-90	20	25
EXCAL 770 (770 литров)
771З T/H	Ш = 900 Г = 950 В = 900	Ш = 1185 Г = 2120 В = 2060	-40	5	4
7714 T/H			-40	7	8
7715 T/H			-40	14	10
7717 T/H			-40	14	14
7718 T/H			-70	18	17
7723 T/H			-70	5	4
7724 T/H			-75	7	7
7725 T/H			-80	14	13
7727 T/H			-85	14	14
7728 T/H			-90	18	18
EXCAL 1000 (1000 литров)
10013 T/H	Ш = 1000 Г = 1000 В = 1000	Ш = 1285 Г = 2170 В = 2170	-35	4,5	3
10014 T/H			-40	7	7,5
10015 T/H			-40	10,5	8
10017 T/H			-40	11	10,5
10018 T/H			-40	15	13,5
10019 T/H			-40	15	15
10023 T/H			-70	4,5	2
10024 T/H			-75	6,5	4,5
10025 T/H			-75	10,5	7
10027 T/H			-85	11	8
10028 T/H			-85	15	12
10029 T/H			-85	20	18
EXCAL 1400 (1416 литров)
14013 T/H	Ш = 1150 Г = 1100 В = 1120	Ш = 1285 Г = 2170 В = 2170	-30	3	2
14014 T/H			-35	4	4
14015 T/H			-40	6	6
14017 T/H			-40	7	7
14018 T/H			-40	10	10
14019 T/H			-45	15	13
14023 T/H			-70	3	2
14024 T/H			-75	5	4
14025 T/H			-75	6	6
14027 T/H			-85	7	7
14028 T/H			-85	10	10
14029 T/H			-85	17	12,5
EXCAL 1800 (1932 литров)
18014 T/H	Ш = 1150 Г = 1500 В = 1120	Ш = 1485 Г = 2670 В = 2275	-30	3	3
18015 T/H			-40	4	4
18017 T/H			-40	5	5
18018 T/H			-40	8	8
18019 T/H			-40	10	10
18023 T/H			-70	1,5	1,5
18024 T/H			-75	3	3
18025 T/H			-75	4	4
18027 T/H			-85	5	5
18028 T/H			-85	8	8
18029 T/H			-85	10	10
