Стенд для испытаний на падение Lansmont PDT 80
- Тестирование предметов весом до 80 кг
- Высота падения от 30,5 до 183 см, плавная регулировка
- Электроподъёмник и ручной пульт управления
- Точность плоского падения ±2°

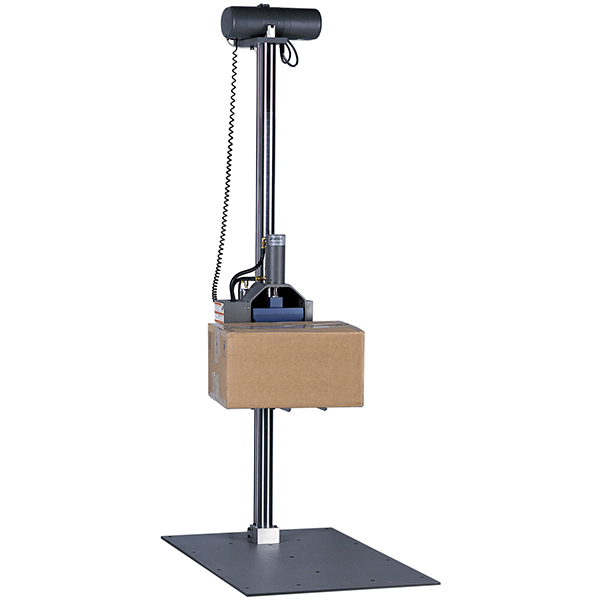

Lansmont PDT 80 — самая популярная модель прецизионных стендов Lansmont для испытаний на падение. Стенд применяют для предотгрузочных испытаний упаковки: он показывает, как транспортная тара защищает продукт от ударов при перевозке и складской обработке. Также на нём проводят испытания изделий без упаковки, чтобы смоделировать падения при использовании.

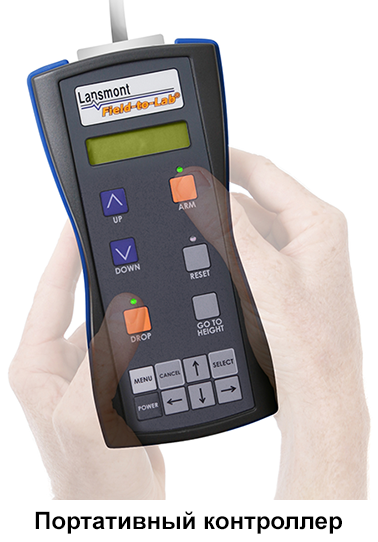

Стенд проводит испытания образцов весом до 80 кг. Высота падения на стандартной опорной плите — от 30,5 до 183 см, и в отличие от модели PDT 80M она регулируется плавно, без фиксированного шага. Оператор задаёт нужную высоту с ручного пульта, и электроподъёмник автоматически выводит платформу с образцом в заданную точку. Рулетка и ручная перестановка не нужны, а текущие настройки отображаются на экране пульта.
Точность плоского падения обеспечивает прецизионный кулачковый механизм. После сброса откидная створка сначала опускается быстрее образца, а затем уходит в сторону и освобождает траекторию свободного падения. Пневматический тормоз фиксирует узел створки на направляющей, поэтому срабатывание пневмоцилиндра не влияет на движение груза. Перед отгрузкой каждый стенд проверяют: отклонение при плоском падении не превышает ±2°.
Конструкция включает узел откидной створки в литом алюминиевом корпусе, хромированную стальную направляющую диаметром 7,6 см и стальную опорную плиту толщиной 1,3 см. Стенды построены в соответствии с требованиями ASTM D5276 и подходят для испытаний на падение плашмя, на ребро и на угол.
Опции расширяют возможности стенда:
- приспособление для удержания образца при падении на ребро и угол;
- удлинённая платформа для образцов глубиной до 91,5 см (вес до 68 кг, высота падения от 45,7 до 183 см);
- плита с пазами для испытаний с высоты от 2,5 см;
- увеличенная опорная плита с шириной зоны удара 152 см вместо 91 см;
- система сбора данных Test Partner — до 16 каналов ускорения одновременно;
- увеличенная высота падения под требования заказчика.
Характеристики
|
Параметр |
Значение |
|
Макс. вес образца, кг |
80 (с удлинённой платформой — 68) |
|
Макс. глубина образца, см |
61 (с удлинённой платформой — 91,5) |
|
Высота падения, см |
30,5–183 (плита с пазами — 2,5–183; удлинённая платформа — 45,7–183) |
|
Регулировка высоты |
плавная, с пульта, электроподъёмник |
|
Точность плоского падения |
±2° |
|
Электропитание |
220 В, 1 фаза, 50 Гц, 5 А |
|
Сжатый воздух, бар |
2,8–4,1 |
|
Высота стенда, см |
269 |
|
Опорная плита (Ш × Д), см |
91 × 141 |
|
Вес нетто, кг |
247 |
