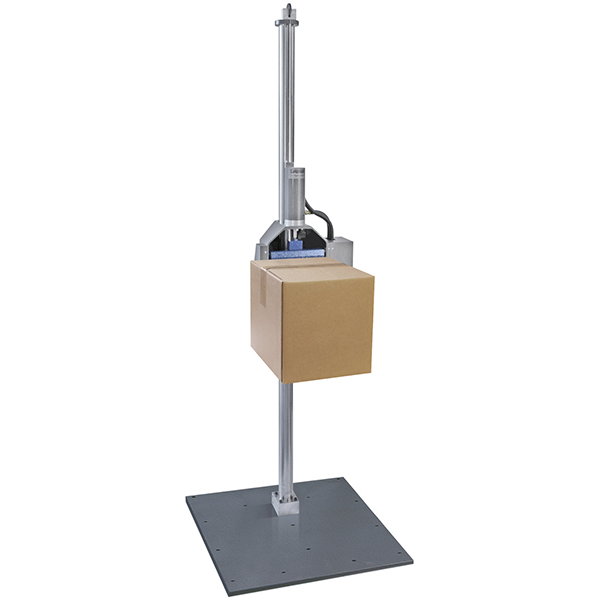

Стенд для испытаний на падение Lansmont PDT 80M

Lansmont PDT 80M — базовая модель прецизионных стендов Lansmont для испытаний на падение. Стенд подходит для предотгрузочных испытаний упаковки и для испытаний изделий без упаковки. Он проверяет образцы весом до 80 кг и глубиной до 61 см на высоте падения от 30,5 до 183 см.

В отличие от модели PDT 80, у PDT 80M нет электроподъёмника: оператор вручную перемещает корпус откидной створки по направляющей и фиксирует его штифтом. Подняться с грузом помогает противовес. Направляющая имеет просверленные отверстия, поэтому высота выставляется ступенчато:

• с шагом 2,5 см — от 30,5 до 91,5 см;
• с шагом 5,08 см — от 91,5 до 107 см;
• с шагом 15,2 см — от 88,9 до 180 см и от 91,5 до 183 см.

Такая схема подходит лабораториям, где испытания идут по нескольким постоянным высотам и их не нужно менять от сброса к сбросу.

Сброс выполняется ножным переключателем, что делает испытание безопасным для оператора. Выключатель питания и индикатор расположены сбоку на корпусе створки. Прецизионный кулачковый механизм с подшипниками уводит створку из-под образца и обеспечивает плоское падение: перед отгрузкой точность каждого стенда проверяют, отклонение не превышает ±2°.

Узел откидной створки размещён в литом алюминиевом корпусе на хромированной стальной направляющей диаметром 7,6 см, закреплённой на стальной опорной плите толщиной 1,3 см. Для стенда доступны приспособление для падения на ребро и угол, удлинённая платформа, плиты с пазами и увеличенные опорные плиты.
