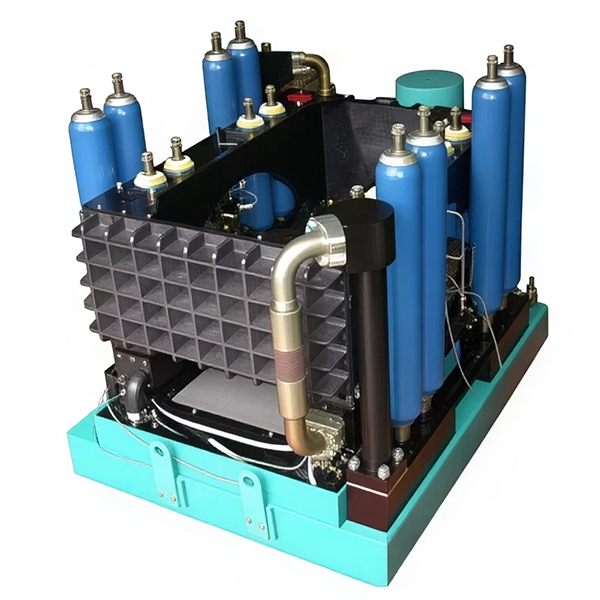

Имитатор землетрясений Actidyn Systemes QS

Представьте себе, что вы обладаете способностью создавать – для любой моделей конструкций, установленных на центрифуге – любое реально происходившее ранее землетрясение по записи его вибрационной сигнатуры или же любое искусственно смоделированное землетрясение с амплитудно-частотным спектром, все параметры которого задаются только вами. И можете подать такой сигнал на модель, который невозможно отличить от оригинального. Имитатор землетрясения Actidyn дает вам возможность воплотить свои теоретические представления в реальность.

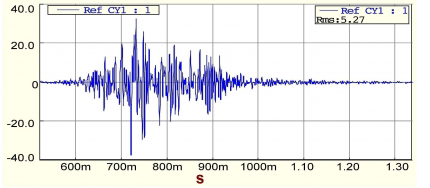

Наложение графиков реальных и смоделированных колебаний магнитудой 7,3 балла землетрясения в Ландере, произошедшего 28 июня 1992 года и воспроизведенного на центрифуге Actidyn C84 с использованием симулятор землетрясения Actidyn QS80, показало, что кривые практически не отличаются друг от друга.

Зарегистрированное значение ускорения в центрифуге составляет 80g. Балансировка выполнена с высокой точностью. Для программирования землетрясения модели достаточно задать всего несколько параметров. Процесс имитации запускается щелчком кнопки мыши. Промежуток времени между установкой модели на центрифуге и получением результатов измерений составляет менее получаса.

Практически, вы, в режиме реального времени, с применением встроенной камеры высокого разрешения и множества установленных на модели датчиков, проводите имеющее первостепенное значение, критически или даже жизненно важное феноменологическое исследование, дополняющее численное моделирование. Благодаря использованию симулятора землетрясения ACTIDYN, миллионы людей смогут быть уверены в надежности находящихся рядом с ними сооружений, туннелей и железных дорог, что делает этот мир таким, каким мы и хотим его видеть, – лучше и безопаснее.

Имитация при бескомпромиссном уровне безопасности

Имитатор землетрясений Actidyn QS72 с двумя степенями свободы для центрифуги С72 может работать с максимальной нагрузкой до 700 кг и при максимальном ускорении 100g.

В вибрационном режиме без нагрузки обеспечиваются колебания с ускорением
60g, а при полной нагрузке – до 20g. Диапазон частот генерируемых колебаний 40–350 Гц (амплитуда до 5 мм, скорость до 1,1 м/с). Колебания по двум осям. Одновременно или независимо.

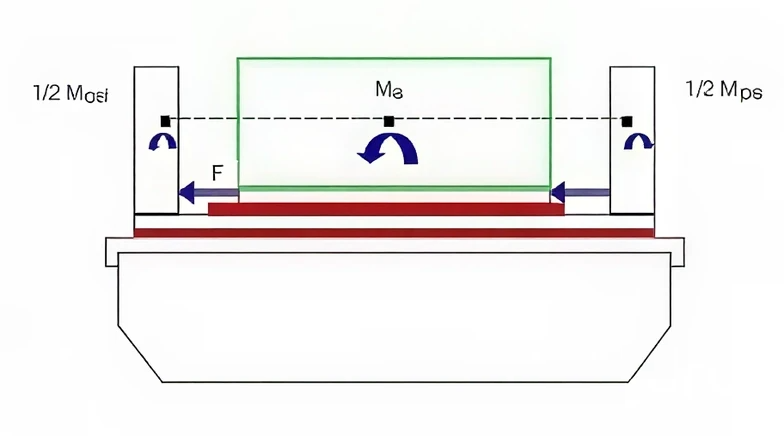

Огромное достоинство данного технического решения состоит в том, что весь процесс происходит без воздействия на какую-либо часть центрифуги, благодаря полному разделению модели и стрелы центрифуги. Для достижения такого уровня балансировки и компенсации ограничений компания Actidyn на протяжении нескольких десятков лет вкладывала средства в научные исследования и разработки. Гидравлические приводы, создающие смоделированные подземные толчки, разработаны на базе решений для бортового оборудования космических кораблей, обслуживающих международную космическую станцию, и одновременно имеют противовесы, устанавливаемые ниже модели, что фактически устраняет вызывающие качание моменты, которые могут поставить под угрозу важнейшую часть центрифуги.

Поэтому, только симулятор землетрясения Actidyn может гарантировать отсутствие усталостных повреждений на вашей центрифуге в результате ее практического использования.

Модель	QS-61	QS-67	QS-80	QS-84 / QS-C85
Длина, м	По запросу	1	1,8	По запросу
Ширина, м		0,5	1,1
Высота, м		0,6	1,2
Вес, кг		1100	1900
Грузоподъемность, кг		400	600
Диапазон ускорения центрифуги		от 100 до 800
Макс. сила качания N		220 000
Пик смещения, мм		2,5
Пик скорости, м/с		0,75
Направление встряхивания		Ось Y
Полная загрузка Ypeak м/с/с		400	300
Без нагрузки Ymax м/м/с		600
Частотная характеристика, Гц		от 40 до 200
