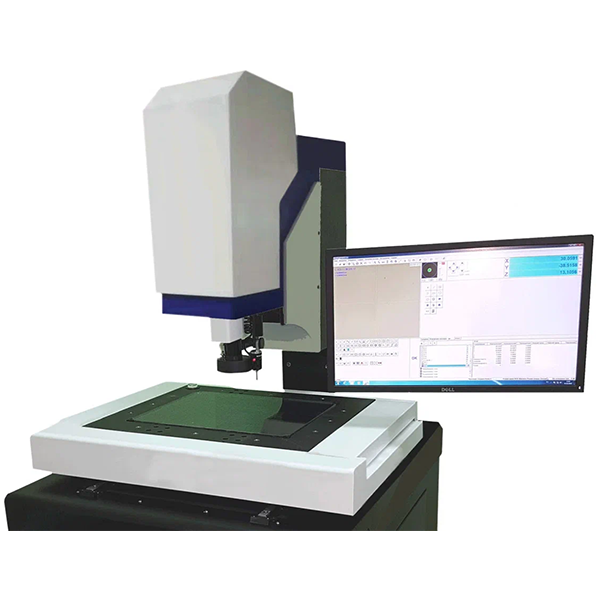

Цифровой измерительный микроскоп МBZ 300 с ЧПУ
Цена по запросу
Характеристики
Габариты (ДxШxВ), мм
:
610 х 720 х 900
Вес, кг
:
200
Диапазон измерений длины по оси X, мм
:
0 - 300
Диапазон измерений длины по оси Y, мм
:
0 - 200
Описание
Видеоизмерительная цифровая машина с ЧПУ.
Подробности
Модель MB-300 — это цифровой микроскоп с ручным управлением, который может быть оснащён ЧПУ. Данный прибор является аналогом зарубежной оптической техники, не уступает ей по функциональности, но имеет более доступную стоимость.
Основные функции программного обеспечения
- Измерения основных геометрических элементов: определение точек, расстояния между точками, линий, окружностей, дуг, овалов, прямоугольников и кривых.
-
Основные измерительные функции и возможности:
- автоматический поиск оптимальных граничных точек (функция сканирования контура), автоматическое измерение и определение линий, окружностей, дуг и других геометрических элементов;
- построение дополнительных геометрических элементов на основе уже измеренных (например, точка пересечения двух прямых, построение прямой параллельно или перпендикулярно заданной прямой и др.).
- Измерение совмещённых элементов: объединение точек, линий и окружностей, расчёт расстояний, углов, линий и окружностей.
- Измерения геометрических отклонений: прямолинейности, параллельности, перпендикулярности, округлости, симметрии и т.д.
- Простановка размеров: возможность быстро определить длину, угол, радиус и диаметр в окне редактора так же, как в программах AUTOCAD и KOMPAS.
- Вывод результатов: возможность вывести чертежи и результаты измерений в WORD, EXCEL, DXF и формы отчётов.
- CAD-окно: CAD-редактор по трём координатам.
- Измерения статистических данных (SPC): возможность редактировать данные статистического отчёта по измерительным требованиям.
Преимущества
- Машина измеряет и определяет расстояния, окружности, прямые, точки пересечения и т.д.
- Отличное соотношение цены и качества.
- ПО ProfVision — с функцией автоматического распознавания контуров гнутых, пластмассовых, штампованных деталей или электронных компонентов.
- Функция полного отражения, с помощью которой можно получить всю информацию о результатах измерений. Область можно увеличивать или уменьшать, выводить данные или сетку, использовать элементы маркировки.
- Имеется лазерный указатель для быстрого позиционирования детали.
Габариты (ДxШxВ), мм
610 х 720 х 900
Вес, кг
200
Диапазон измерений длины по оси X, мм
0 - 300
Диапазон измерений длины по оси Y, мм
0 - 200
Погрешность длины в направлении одной оси (X;Y), мкм
±(3+L/200)
Погрешность длины в плоскости двух осей (X, Y), мкм
±(4,5+L/200)
Погрешность измерений длины (микроскопы «Т») по одной оси (X;Y), мкм
±(2+L/200)
Погрешность измерений длины (микроскопы «Т») в плоскости (X, Y), мкм
±(2,9+L/200)
Погрешность измерений длины (микроскопы «ТТ») по одной оси (X;Y), мкм
±(1,5+L/100)
Погрешность измерений длины (микроскопы «ТТ») в плоскости (X, Y), мкм
±(2,5+L/100)
Цена единицы наименьшего разряда при измерении длины, мм
0,001; 0,0005; 0,0001; 0,00001; 0,000001
Диапазон измерений угла, °
0 - 360
Цена единицы наименьшего разряда при измерении плоского угла, "
1
Пределы допускаемой абсолютной погрешности при измерении плоского угла, "
± 20
Переменное увеличение объектива
0,7 - 4,5X (опционально до 100X)
Увеличение на мониторе
28 - 180X (опционально до 2800X)
Диапазон измерений длины по оси Z, мм
0 - 200 (опционально до 400)
Погрешность измерений длины (микроскопы «Т») в направлении оси Z, мкм
±(2+L/100)
Погрешность измерений длины (микроскопы «ТТ») в направлении оси Z, мкм
±(2+L/100)
Модификация с ЧПУ
Да
Фокусировка
Автоматическая
Погрешность длины в направлении оси Z, мкм
±(3+L/100)
