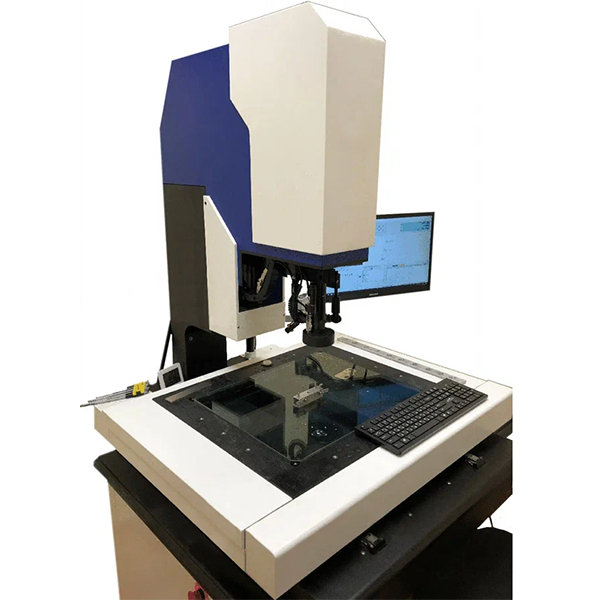

Видеоизмерительная система MBZ 500 CNC (с ЧПУ)
Цена по запросу
Характеристики
Габариты (ДxШxВ), мм
:
800 х 900 х 1020
Вес, кг
:
500
Диапазон измерений длины по оси X, мм
:
0 - 500
Диапазон измерений длины по оси Y, мм
:
0 - 400
Описание
Видеоизмерительные микроскопы серий МВ и МВZ предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Подробности
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Качественная оптическая техника собственного производства. По своей функциональности видеоизмерительные машины не уступают зарубежным аналогам, зато стоят намного дешевле.
Основные функции программного обеспечения:
- Измерения основных геометрических элементов: определение точек, расстояния между точками, линий, окружностей, дуги, овалов, прямоугольников и кривых.
- Основные измерительные функции, возможности:
- автоматически находить оптимальные граничные точки (функция сканирования контура), автоматически измерять и определять линии, окружности, дуги и другие геометрические элементы;
- возможность построения дополнительных геометрических элементов на основе уже измеренных элементов (Н-р. Точка пересечения двух прямых, построение прямой параллельно (перпендикулярно) заданной прямой и др.).
- Измерение совмещенных элементов: объединение точек, линий и окружностей, расчёт расстояний, углов, линий и окружностей.
- Измерения геометрических отклонений: измерение прямолинейности, параллельности, перпендикулярности, округлости, симметрии и т.д.
- Простановка размеров: возможность быстро определить длину, угол, радиус и диаметр в окне редактора, так же как в программе AUTOCAD и KOMPAS.
- Вывод результатов: возможность вывести чертежи и результаты измерений в WORD, EXCEL, DXF и форм отчетов.
- CAD окно: CAD редактор по трем координатам.
- Измерения статистических данных (SPC): возможность редактировать данные статистического отчета по измерительным требованиям.
Преимущества:
- ПО ProfVision — функция автоматического распознавания кромки особенно удобна для пластмассовых, гнутых, штампованных, резьбовых деталей и электронных компонентов.
- Лазерный указатель — предназначен для быстрого позиционирования детали.
- Есть возможность автоматизировать измерения под каждую деталь заказчика
Габариты (ДxШxВ), мм
800 х 900 х 1020
Вес, кг
500
Диапазон измерений длины по оси X, мм
0 - 500
Диапазон измерений длины по оси Y, мм
0 - 400
Погрешность длины в направлении одной оси (X;Y), мкм
±(3+L/200)
Погрешность длины в плоскости двух осей (X, Y), мкм
±(4,5+L/200)
Погрешность измерений длины (микроскопы «Т») по одной оси (X;Y), мкм
±(2+L/200)
Погрешность измерений длины (микроскопы «Т») в плоскости (X, Y), мкм
±(2,9+L/200)
Погрешность измерений длины (микроскопы «ТТ») по одной оси (X;Y), мкм
±(1,5+L/100)
Погрешность измерений длины (микроскопы «ТТ») в плоскости (X, Y), мкм
±(2,5+L/100)
Цена единицы наименьшего разряда при измерении длины, мм
0,001; 0,0005; 0,0001; 0,00001; 0,000001
Диапазон измерений угла, °
0 - 360
Цена единицы наименьшего разряда при измерении плоского угла, "
1
Пределы допускаемой абсолютной погрешности при измерении плоского угла, "
± 20
Макс. масса измеряемой детали, кг
30
Переменное увеличение объектива
0,7 - 4,5X (опционально до 100X)
Увеличение на мониторе
28 - 180X (опционально до 2800X)
Диапазон измерений длины по оси Z, мм
0 - 200 (опционально до 400)
Погрешность измерений длины (микроскопы «Т») в направлении оси Z, мкм
±(2+L/100)
Погрешность измерений длины (микроскопы «ТТ») в направлении оси Z, мкм
±(2+L/100)
Модификация с ЧПУ
Да
Фокусировка
Автоматическая
Погрешность длины в направлении оси Z, мкм
±(3+L/100)
