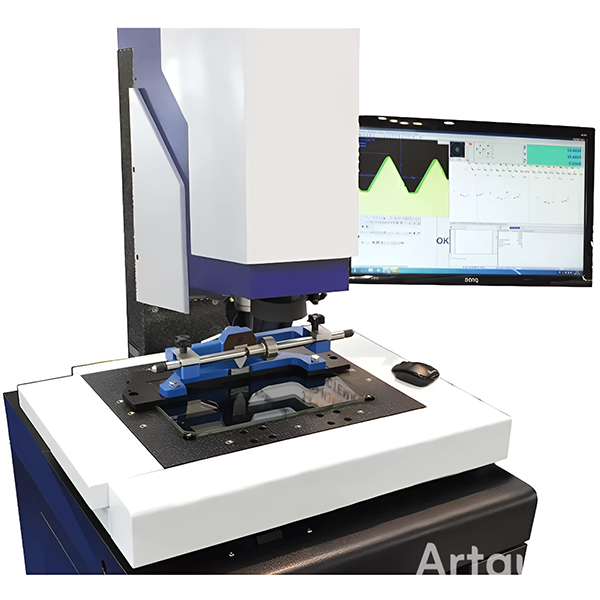

Измерительный видеомикроскоп МВZ 250 CNC
Цена по запросу
Характеристики
Габариты (ДxШxВ), мм
:
600 х 720 х 900
Вес, кг
:
180
Диапазон измерений длины по оси X, мм
:
0 - 250
Диапазон измерений длины по оси Y, мм
:
0 - 150
Описание
Моторизированный видеоизмерительный микроскоп МВZ 250 CNC предназначен для измерения и определения различных геометрических элементов, как точки пересечения, прямые, окружности, расстояния и т.д.
Подробности
Моторизированный видеоизмерительный микроскоп МВZ 250 CNC оснащен функцией автоматического распознавания кромок и автоматического определения элементов, которые, в частности, встречаются на плоских, резьбовых и других по сложностям деталях, обеспечивая тем самым высокую функциональность прибора не хуже зарубежных аналогов.
Основные функции программного обеспечения:
- Измерения основных геометрических элементов: определение точек, расстояния между точками, линий, окружностей, дуги, овалов, прямоугольников и кривых.
- Основные измерительные функции, возможности:
- автоматически находить оптимальные граничные точки (функция сканирования контура), автоматически измерять и определять линии, окружности, дуги и другие геометрические элементы;
- возможность построения дополнительных геометрических элементов на основе уже измеренных элементов (Н-р. Точка пересечения двух прямых, построение прямой параллельно (перпендикулярно) заданной прямой и др.).
- Измерение совмещенных элементов: объединение точек, линий и окружностей, расчёт расстояний, углов, линий и окружностей.
- Измерения геометрических отклонений: измерение прямолинейности, параллельности, перпендикулярности, округлости, симметрии и т.д.
- Простановка размеров: возможность быстро определить длину, угол, радиус и диаметр в окне редактора, так же как в программе AUTOCAD и KOMPAS.
- Вывод результатов: возможность вывести чертежи и результаты измерений в WORD, EXCEL, DXF и форм отчетов.
- CAD окно: CAD редактор по трем координатам.
- Измерения статистических данных (SPC): возможность редактировать данные статистического отчета по измерительным требованиям.
Преимущества:
- Сокращение затрат и исключение человеческого фактора.
- Увеличивает скорость и точность геометрических измерений и способствует снижению брака в производстве.
- Отличное соотношение цены и качества.
- Модель внесена в Государственный реестр средств измерений.
- По своим функциональным возможностям не уступает импортным аналогам.
- Имеется лазерный указатель для быстрого позиционирования детали.
Габариты (ДxШxВ), мм
600 х 720 х 900
Вес, кг
180
Диапазон измерений длины по оси X, мм
0 - 250
Диапазон измерений длины по оси Y, мм
0 - 150
Погрешность длины в направлении одной оси (X;Y), мкм
±(3+L/200)
Погрешность длины в плоскости двух осей (X, Y), мкм
±(4,5+L/200)
Погрешность измерений длины (микроскопы «Т») по одной оси (X;Y), мкм
±(2+L/200)
Погрешность измерений длины (микроскопы «Т») в плоскости (X, Y), мкм
±(2,9+L/200)
Погрешность измерений длины (микроскопы «ТТ») по одной оси (X;Y), мкм
±(1,5+L/100)
Погрешность измерений длины (микроскопы «ТТ») в плоскости (X, Y), мкм
±(2,5+L/100)
Цена единицы наименьшего разряда при измерении длины, мм
0,001; 0,0005; 0,0001; 0,00001; 0,000001
Диапазон измерений угла, °
0 - 360
Цена единицы наименьшего разряда при измерении плоского угла, "
1
Пределы допускаемой абсолютной погрешности при измерении плоского угла, "
± 20
Макс. масса измеряемой детали, кг
30
Переменное увеличение объектива
0,7 - 4,5X (опционально до 100X)
Увеличение на мониторе
28 - 180X (опционально до 2800X)
Диапазон измерений длины по оси Z, мм
0 - 200 (опционально до 400)
Погрешность измерений длины (микроскопы «Т») в направлении оси Z, мкм
±(2+L/100)
Погрешность измерений длины (микроскопы «ТТ») в направлении оси Z, мкм
±(2+L/100)
Модификация с ЧПУ
Да
Погрешность длины в направлении оси Z, мкм
±(3+L/100)
