Высоковакуумная камера для испытания ионноплазменных двигателей

Отчет о производстве, монтаже и вводе в эксплуатацию высоковакуумной камеры для испытания ионноплазменных двигателей в одном из ведущих ВУЗов г. Москва.

ООО «БЛМ Синержи» была успешно поставлена и запущена в эксплуатацию высоковакуумная установка для испытания ионноплазменных двигателей корректировки орбит спутников в космосе.

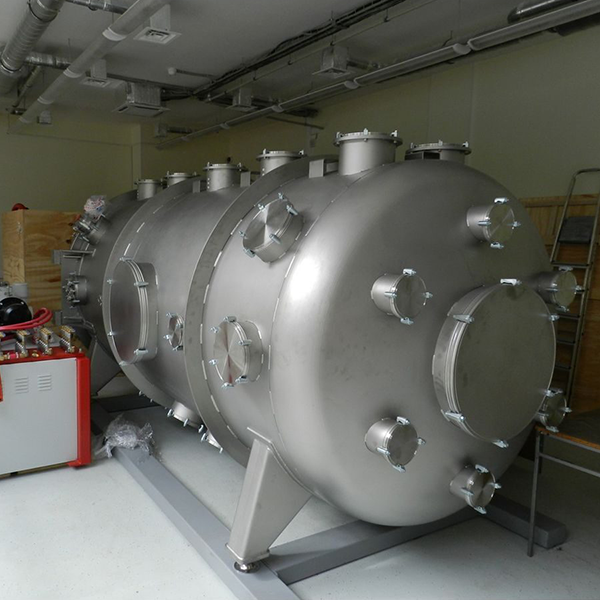

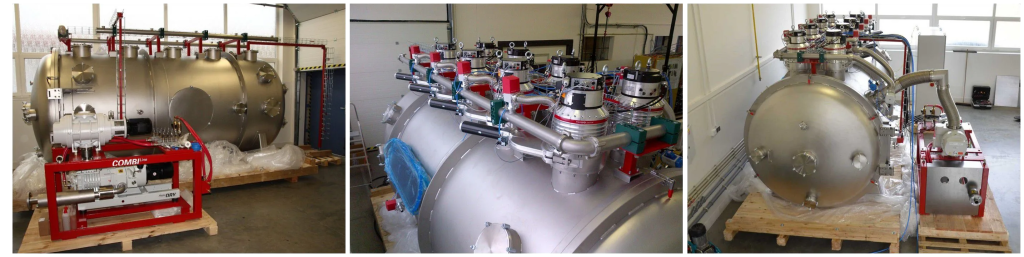

Вакуумная установка представляет собой вакуумную камеру объемом 10,17 м³, с внутренним диаметром 1.8 м, длиной 4 м. Ввиду большой газовой нагрузки камера оснащена 8 турбомолекулярными насосами c безмасляными откачной форстанцией, а также системой контроля давления и компьютерной системой управления.

Предельный вакуум установки 10^-7 мбар достигается за 1 час. Рабочее давление в камере 10^-6..10^-5 мбар, при расходе рабочего газа 2,5-10 мг/сек

Ниже представлен пошаговый фотоотчет о проделанной работе и успешном вводе в эксплуатацию.

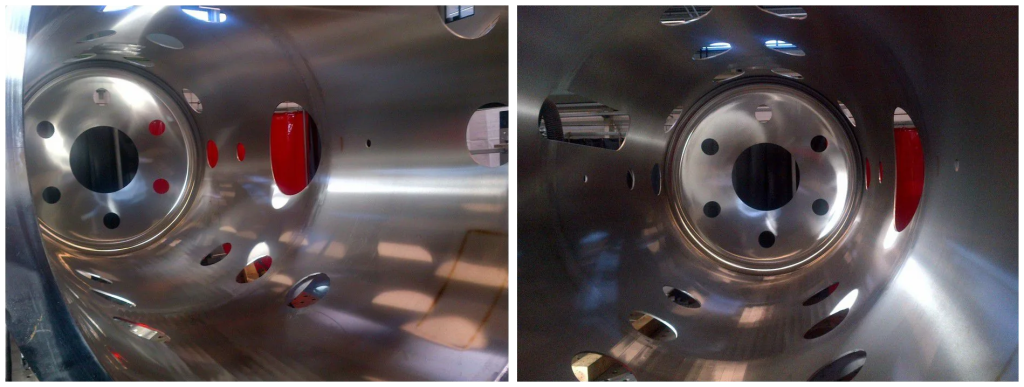

1. Производство и выходной контроль вакуумной камеры


2. Предварительная сборка и запуск для тестирования установки

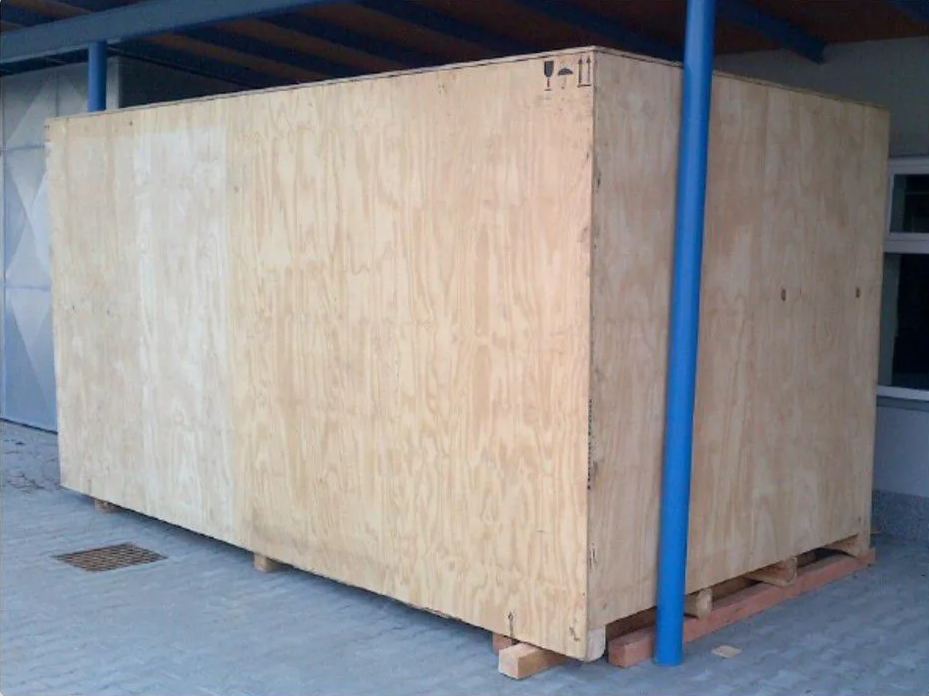

3. Подготовка к отгрузке и отправке к Заказчику


4. Распаковка компонентов и камеры на территории Заказчика

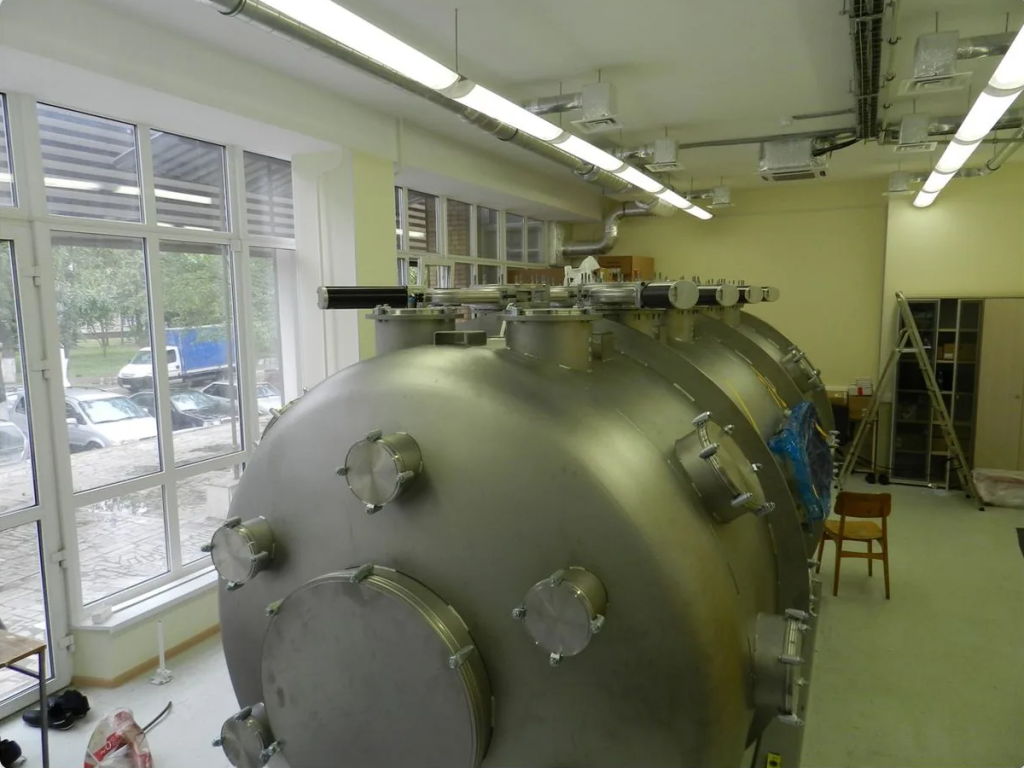

5. Монтаж высоковакуумных шиберов

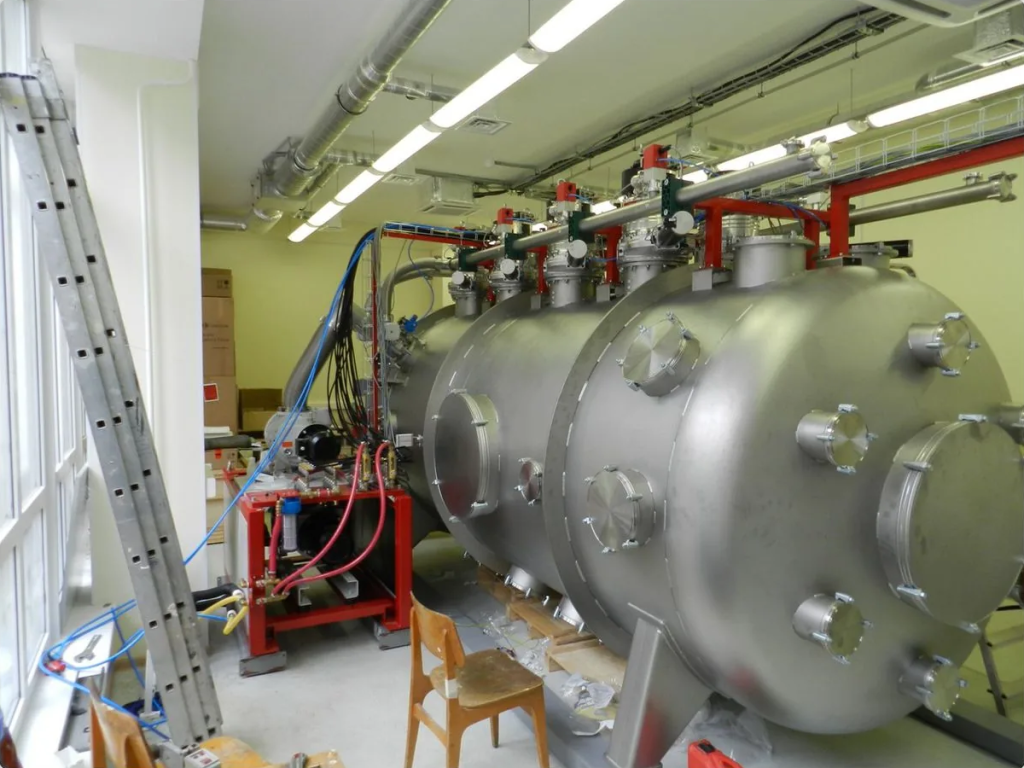

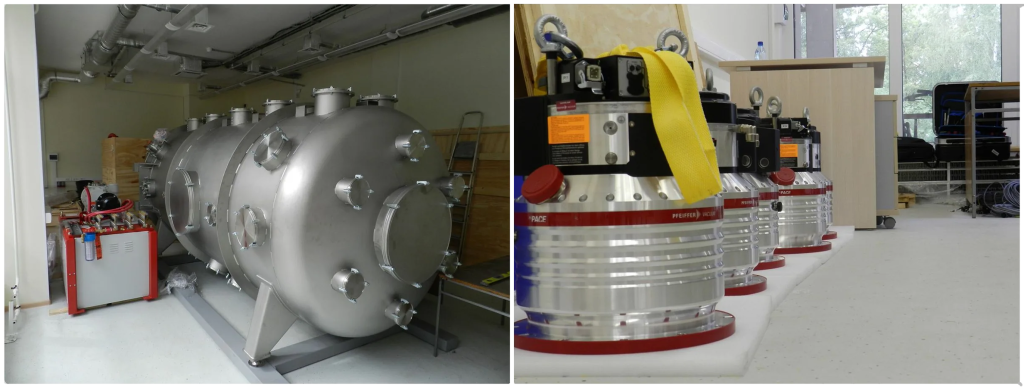

6. Монтаж турбомолекулярных насосов и системы водяного охлаждения

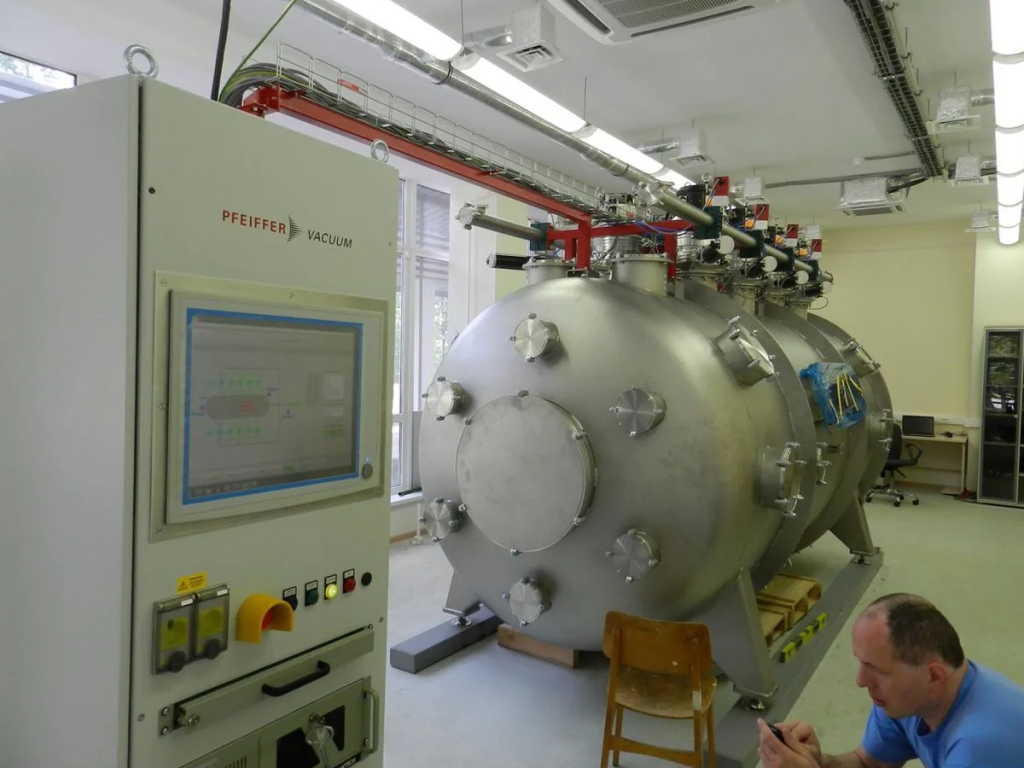

7. Настройка и наладка системы управления

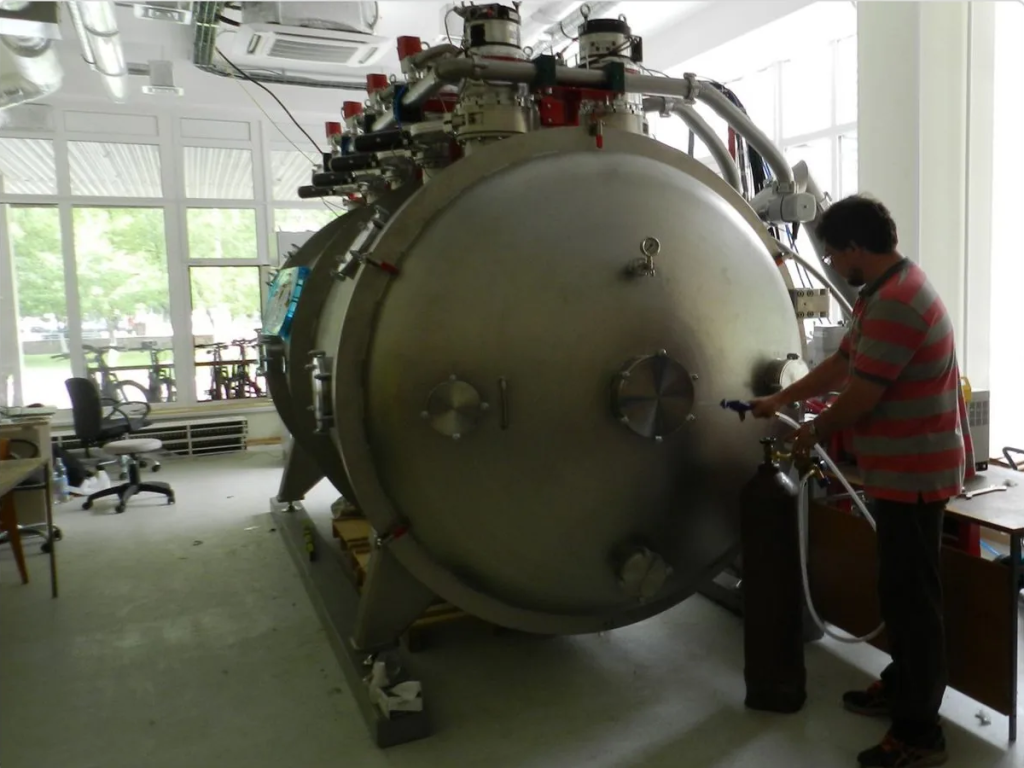

8. Запуск и ввод установки в эксплуатацию
