Откачные посты высокого вакуума для вакуумной камеры

Отчет о производстве, монтаже и вводе в эксплуатацию высоковакуумной камеры X-Ray излучения в одном из ведущих ВУЗов г. Москвы.

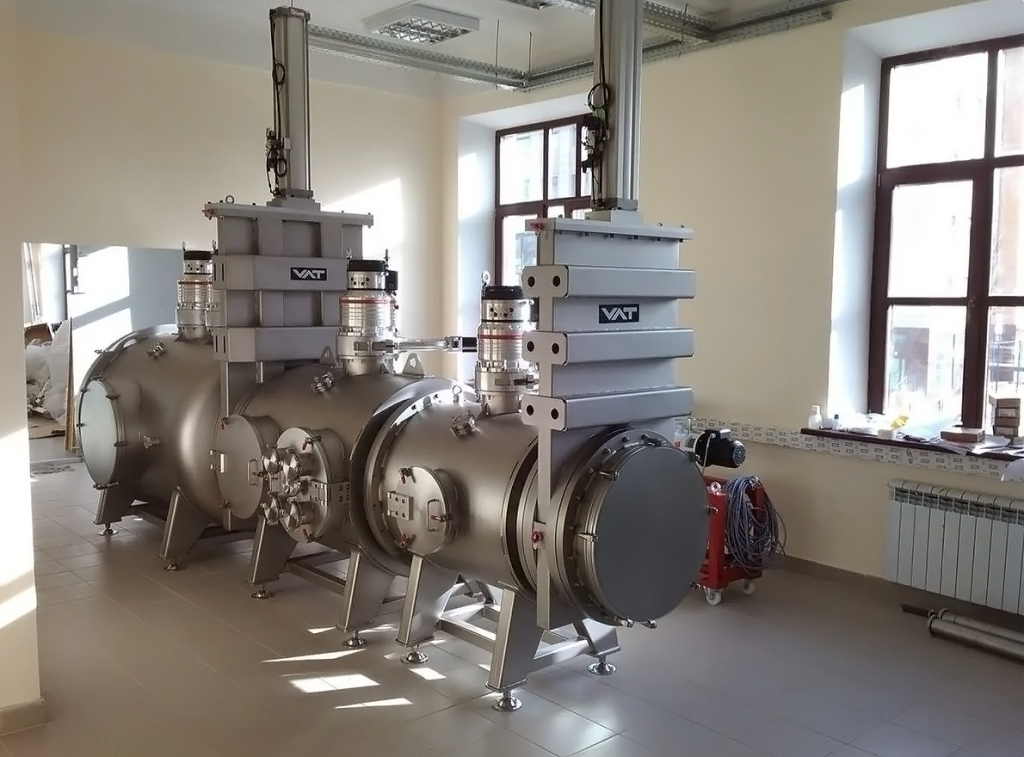

Компания ООО "БЛМ Синержи" успешно поставила и запустила в эксплуатацию высоковакуумную установку для изучения X-Ray излучения в космосе. Вакуумная установка представляет собой 3 вакуумные камеры, соединенные между собой шиберами DN800 и DN630 c независимыми безмасляными откачными системами CombiLine (в основе которых вакуумные насосы Рутса серии OktaLine и многоступенчатые насосы Рутса серии ACP), системой контроля давления и компьютерной системой управления. За высоковакуумную откачку отвечают гибридные турбомолекулярные насосы серии HiPace.

Суммарный объем установки 3,47 м³.
Предельный вакуум установки 10^-7 мбар достигается за 4 часа.

Ниже представлен пошаговый фотоотчет о проделанной работе и успешном вводе в эксплуатацию.

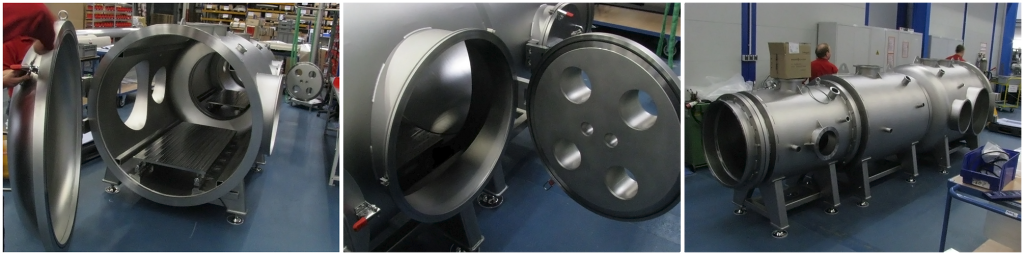

1. Производство и выходной контроль вакуумных камер

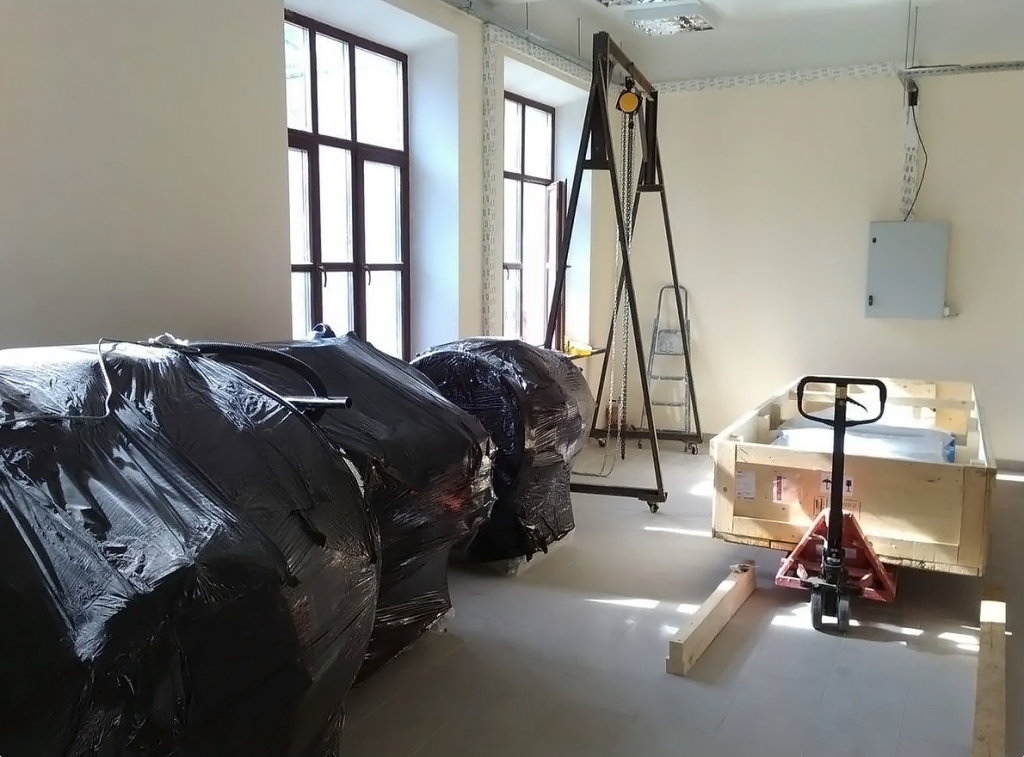

2. Доставка установки на место эксплуатации

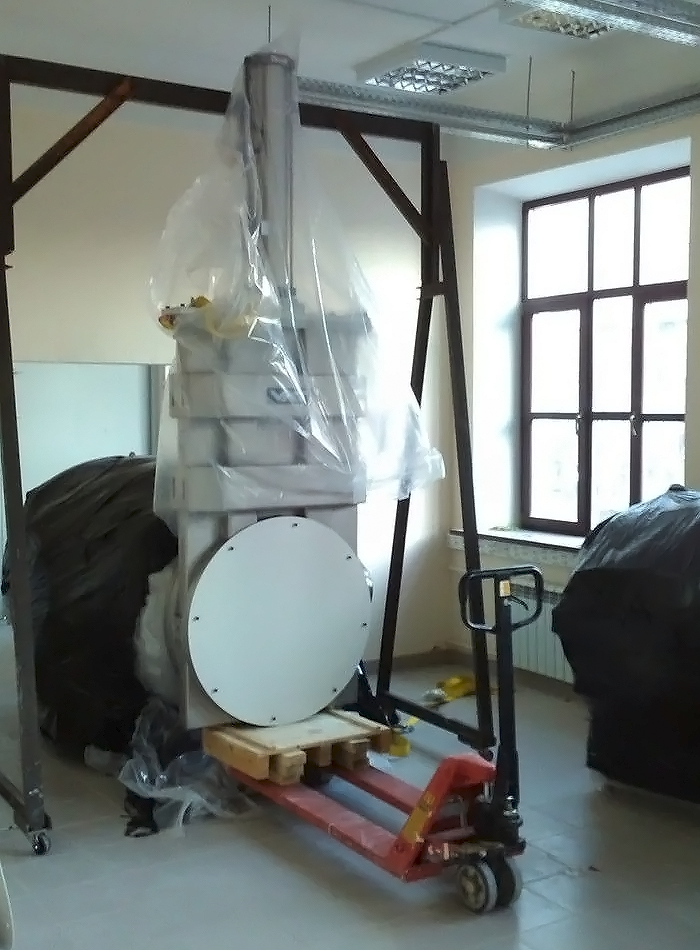

3. Установка и монтаж высоковакуумного шибера

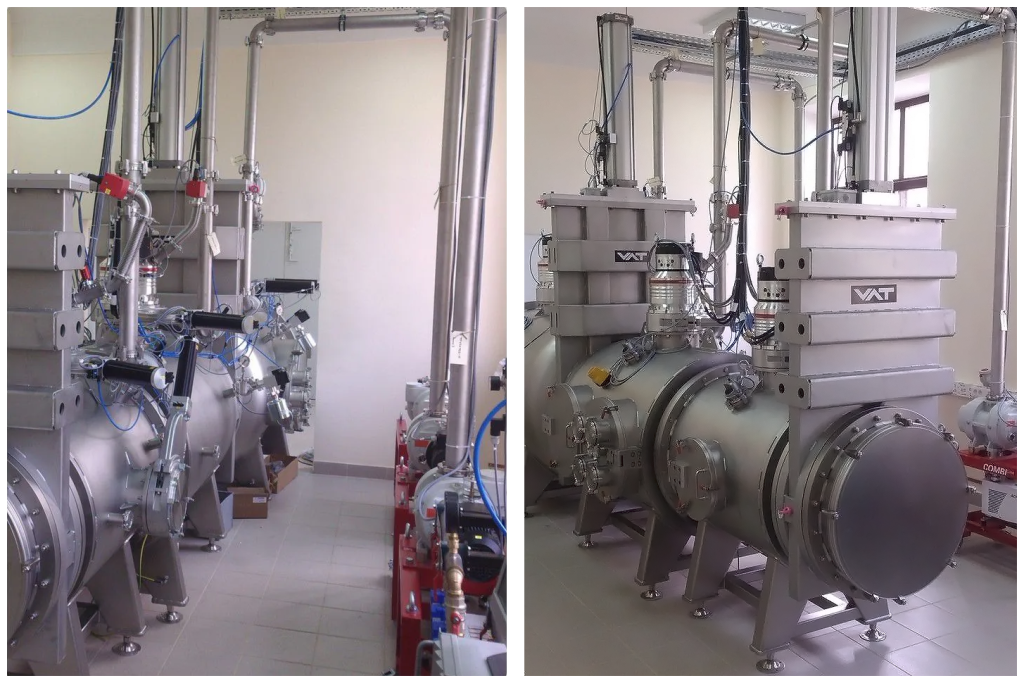

4. Сборка камер

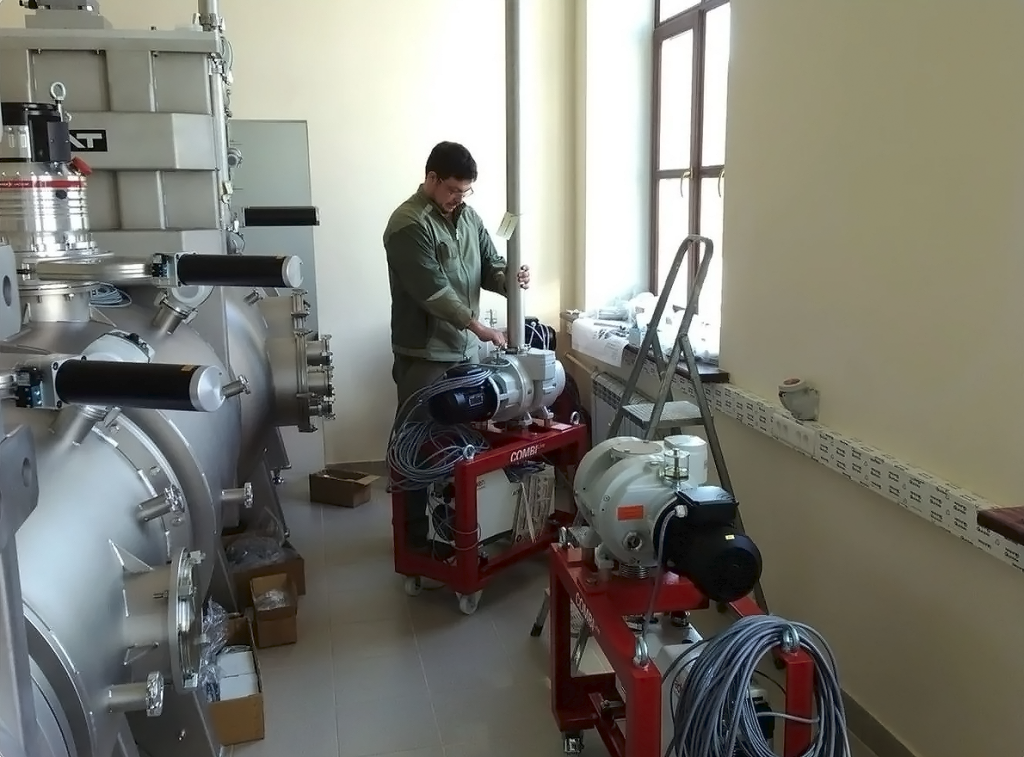

5. Монтаж форвакуумной откачки (безмасляных откачных агрегатов)

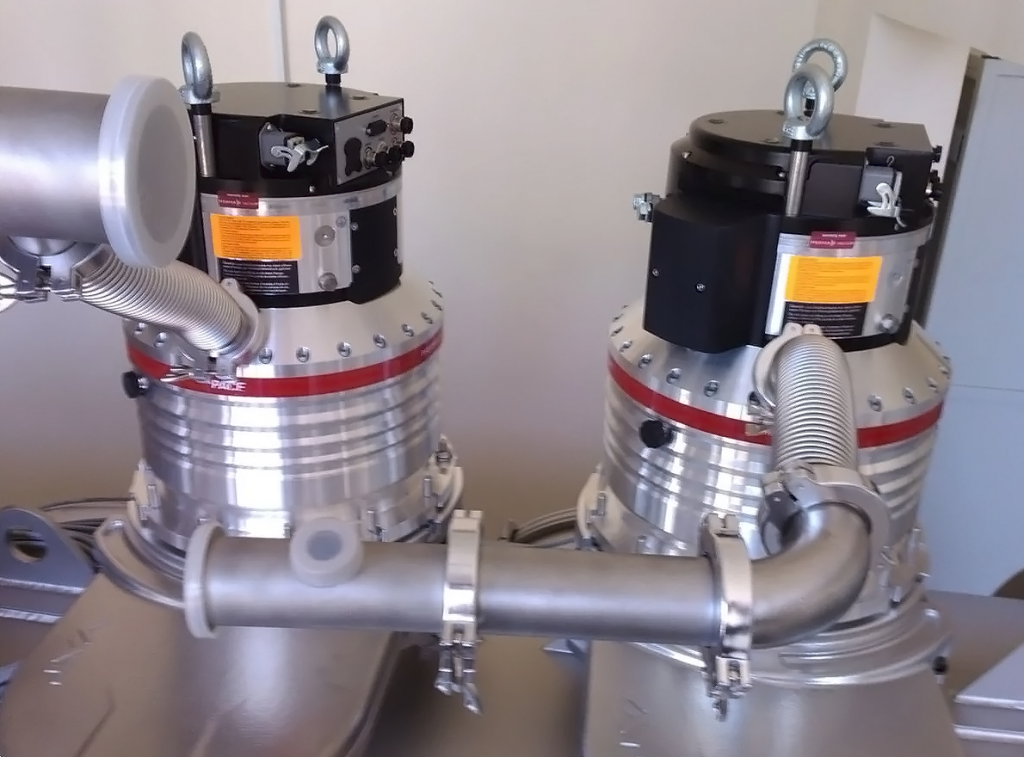

6. Монтаж высоковакуумной откачки (турбомолекулярных насосов)


7. Монтаж системы водяного охлаждения турбомолекулярных насосов

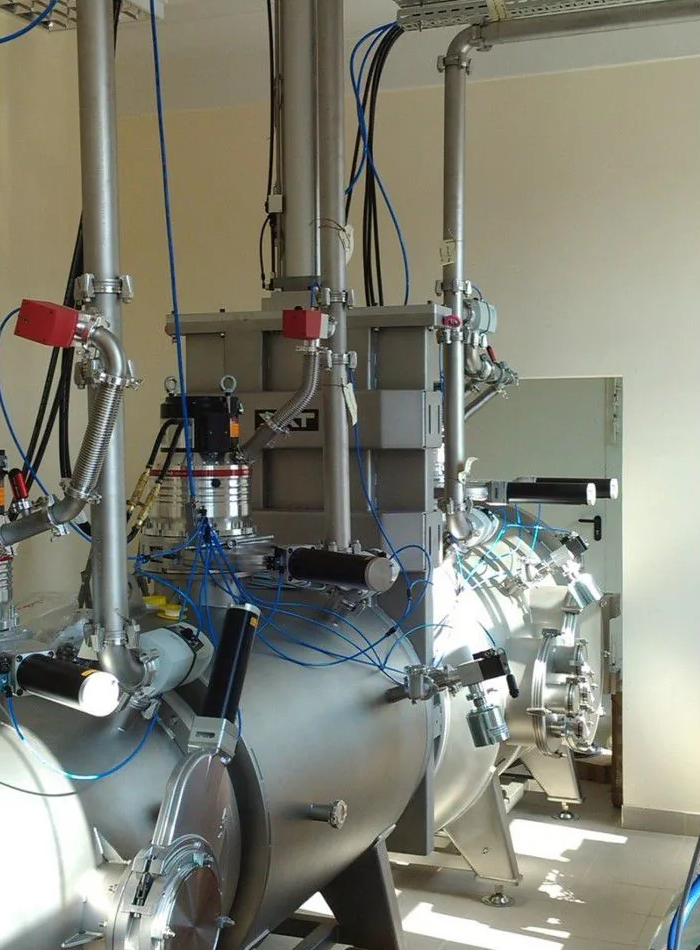

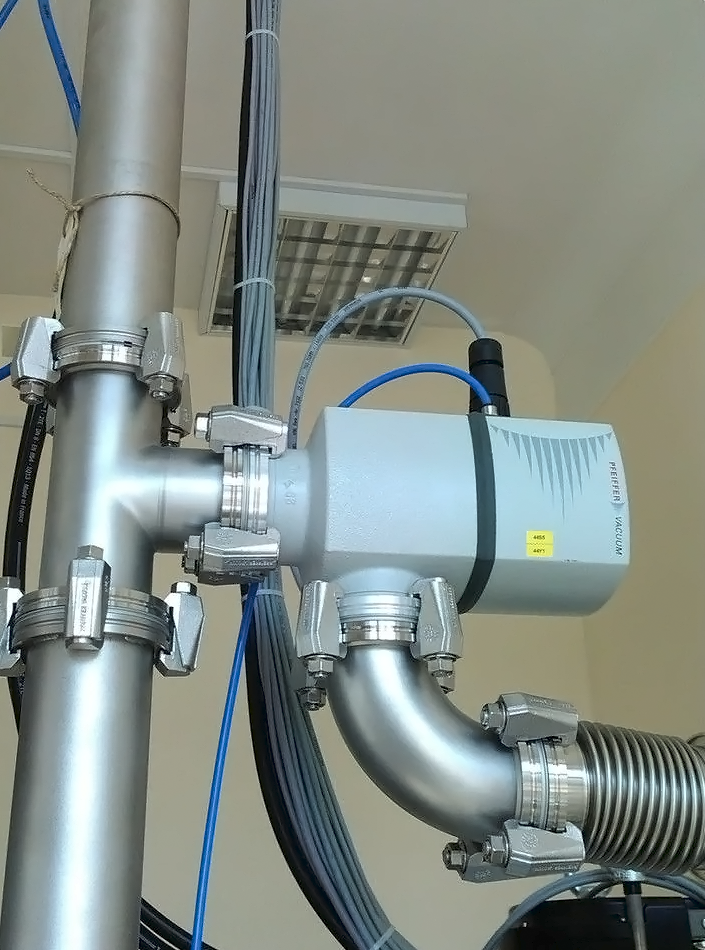

8. Монтаж вакуумных клапанов и разводка пневматических линий управления клапанами и шиберами

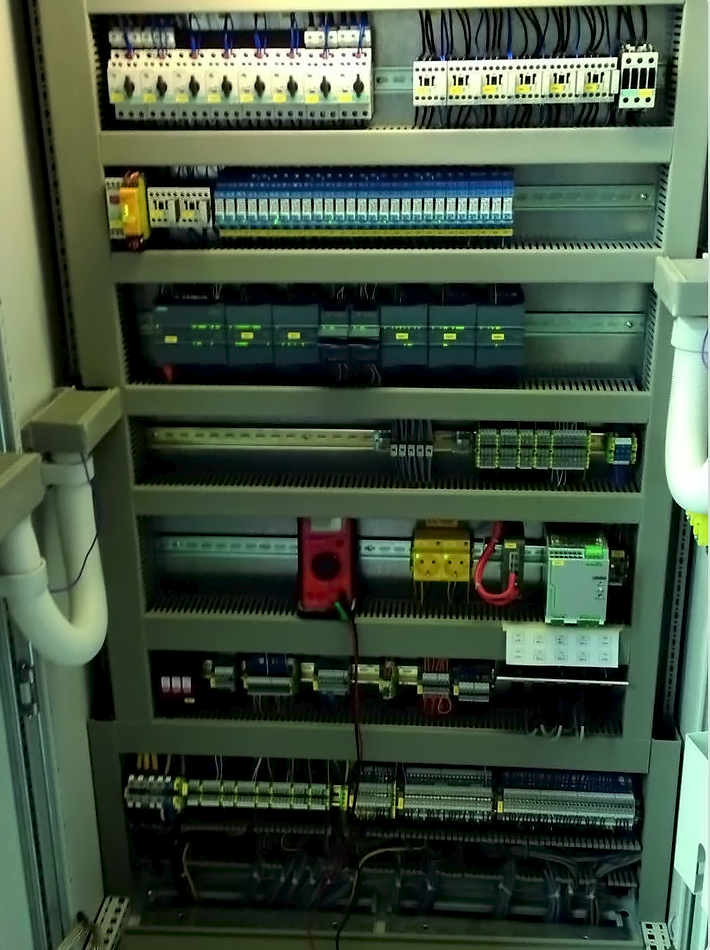

9. Настройка шкафа управления и программного обеспечения для управления установкой

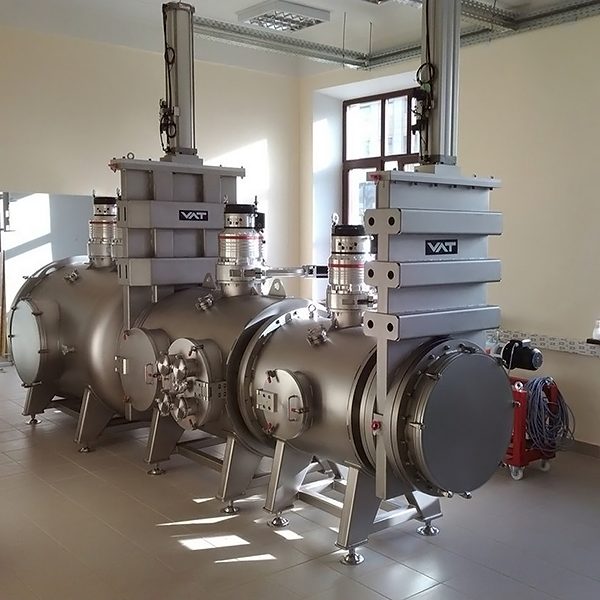

10. Запуск и ввод установки в эксплуатацию
