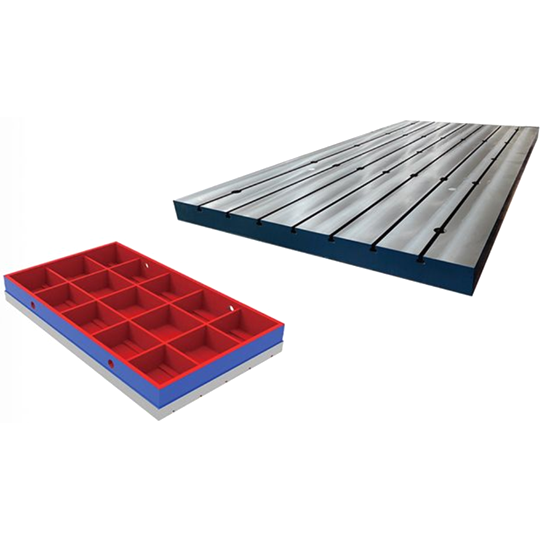

Монтажная плита чугунная с Т-образными пазами

Монтажная чугунная плита представляет собой литую монолитную плиту с плоской базовой поверхностью. Она имеет в своей конструкции монтажные пазы (чаще всего Т-образной формы). Монтажные плиты служат основой для точного позиционирования и надёжной фиксации основного и вспомогательного оборудования, измерительного инструмента, деталей, узлов и сборочных единиц, в том числе крупногабаритных и тяжёлых конструкций.
Чугунные плиты имеют высокую удельную массу (металлоёмкость), что придаёт им высокую жёсткость и грузоподъёмность, вибрационную и температурную стойкость. • Метрология: поверка, измерения.
• Испытания: статические, динамические, вибрационные.
• Монтаж: сборка, сварка, сварочные столы.

Рабочая поверхность
С крепежными пазами / отверстиями

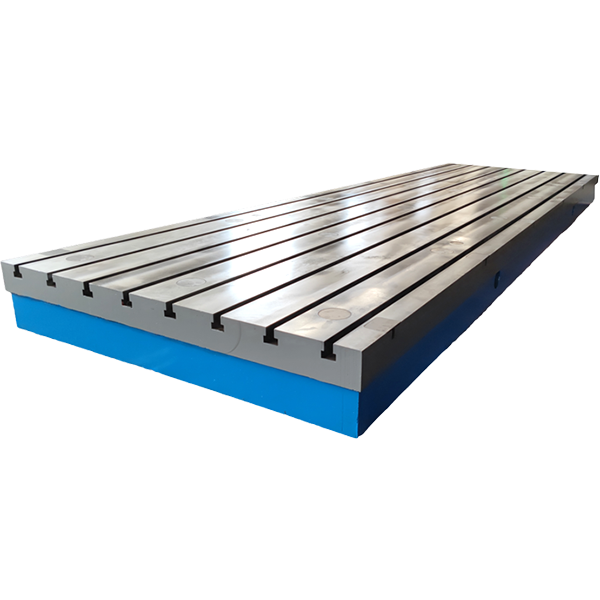

• Т-образные пазы

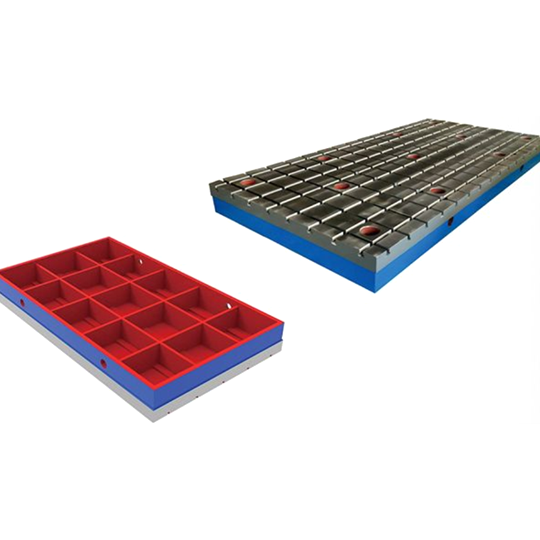

   • перекрестные
   • линейные
• Отверстия
• Иное

Материалы:
• Серый чугун (НТ200 – НТ300)
• Сталь (по запросу)

Термообработка:
• Отжиг (600 – 700 "С)
• Естественное старение (2 – 3 года)

Твердость рабочей поверхности:
• НВ170 – 240

Исполнение:
• Гладкие
• С Т – образным пазом
• С отверстиями (по запросу)
• Иное (по запросу)

Плита может использоваться как самостоятельная отдельно установленная платформа для выполнения отдельных видов работ, так и в составе оборудования в качестве фундамента или рабочего стола. Имеется возможность стыковки нескольких плит между собой для создания единой платформы большой площади.

Предлагаемые типовые размеры плоских плит:

Типоразмеры L x B	Класс точности (шероховатость Ra, мкм)					Типоразмеры L x B	Класс точности (шероховатость Ra, мкм)					Типоразмеры L x B	Класс точности (шероховатость Ra, мкм)
(мм х мм)	0	1	2	3	Тонкое строгание	мм х мм	0	1	2	3	Тонкое строгание	мм х мм	0	1	2	3	Тонкое строгание
100 х 100	4	8	16			1200 х 1000		20	39	96		4000 х 2000				219	310
200 х 100	5	10	20			1500 х 1000		24	48	120		4000 х 2500				228	340
200 х 200	5	10	20			1500 х 1500		25	50	125		4000 х 3000				240	360
300 х 200	6	12	24			2000 х 1000		26	52	129		5000 х 1500				249	370
300 х 300	6	12	24			2000 х 1500			56	140		5000 х 2000				255	375
400 х 300	6	12	24			2000 х 2000			60	152	230	5000 х 2500				264	390
400 х 400	6	12	24			2500 х 1500			64	152	230	5000 х 3000				287	420
500 х 300	6	12	24			2500 х 2000			68	168	248	6000 х 1500				287	420
500 х 500	7	14	28			2500 х 2500			72	180	270	6000 х 2000				293	430
600 х 400	7	14	28			3000 х 1000				168	248	6000 х 2500				300	450
600 х 500	7	14	28			3000 х 1500				174	254	6000 х 3000				308	460
800 х 500	8	16	32	80		3000 х 2000				184	275	8000 х 1500				366	500
800 х 600	8	16	32	80		3000 х 2500				186	276	8000 х 2000				370	520
900 х 600	8	16	32	80		3000 х 3000				210	300	8000 х 2500				375	530
1000 х 750	9	18	36	90		4000 х 1000				210	300	8000 х 3000				382	570
1000 х 1000	10	20	39	96		4000 х 1500				210	300	Иные	По запросу

Класс точности	Формула	Отклонение от плоскостности рабочей поверхности, мкм
	Длина (L), мм	200	300	500	800	1000	1200	1500	2000	2500	3000	3500	4000	4500	5000	5500	6000	6500	7000
3	40+L/25	48	52	60	72	80	88	100	120	140	160	180	200	220	240	260	280	300	320
2	20+L/50	24	26	30	36	40	44	50	60	70	80	90	100	110	120	130	140	150	160
1	10+L/100	12	13	15	18	20	22	25	30	35	40	45	50	55	60	65	70	75	80
0	4+L/250	4,8	5,2	6	7,2	8	8,8	10	12	14	16	18	20	22	24	26	28	30	32

Предлагаемые номинальные размеры Т-образных пазов:

Номинальный размер	Т – образный болт (типоразмер резьбы)		Геометрические размеры Т – образного паза
а, мм	метрическая	дюймовая	b, мм	c, мм	H, мм	e, мм
10	М8		17,5 – 18	8	18	1,0
12	М10		20,5 – 21	9	21	1,0
14	М12	1/2"	23,5 – 24	10	24	1,0
16	М14		26,5 – 27	11	27	1,0
18	М16	5/8"	29,5 – 30	12	30	1,5
20	М18		33,5 – 34	14	34	1,5
22	М20	3/4"	37,5 – 38	16	38	1,5
24	М22	7/8"	41 – 42	18	42	1,5
28	М24	1"	47 – 48	20	48	1,5
32	М27	1 1/8"	54	22	54	1,5
36	М30	1 1/4"	60	25	61	2,0
42	М36	1 1/2"	70	29	74	2,0

Т – образные пазы изготавливаются согласно требованиям DIN 650.

В базовом исполнении, при изготовлении Т – образных пазов, применяется квалитет точности Н12.

По запросу применяются квалитеты точности Н7 или Н8.
