Стенд шиномонтажа шин с внутренней дополнительной опорой (ВДО)
Цена по запросу
Описание
Стенд предназначен для осуществления сборки / разборки полуободов колесного диска и проведения монтажа / демонтажа внутренней дополнительной опоры (ВДО) крупно-габаритных шин в условиях мастерской.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ОПИСАНИЕ

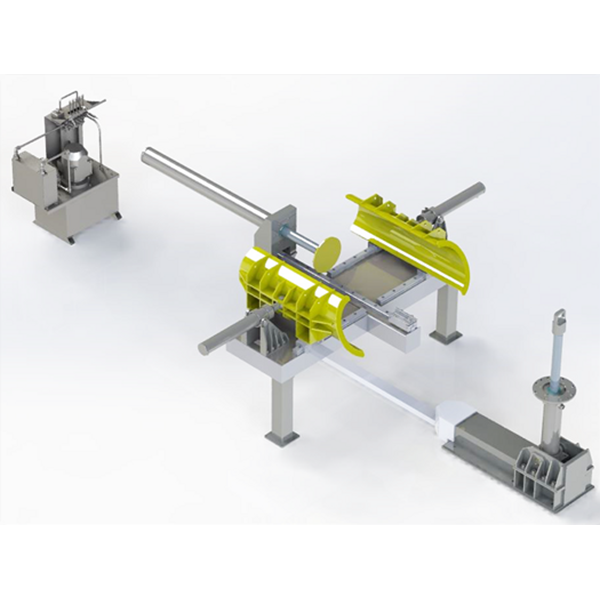

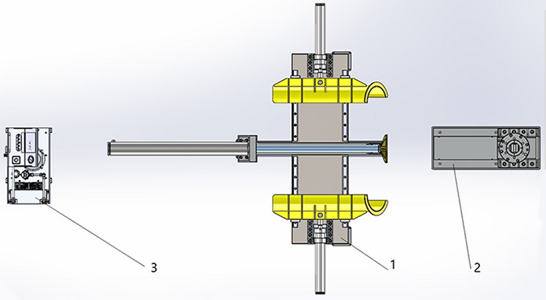

Стенд представляет собой несколько отдельных элементов, объединённых в общий технологический комплекс, а именно:- Горизонтальный стол-пресс с установленными гидроцилиндрами и губками (1);
- Вспомогательный гидроцилиндр-опора (2);
- Маслонасосная станция, объединённая с пультом оператора (3).
Элементы стенда устанавливаются в линию и соединяются между собой рукавами высокого давления.
Принцип работы
На дополнительную опору помещается колесо и фиксируется при помощи шпилек на фланце дополнительной опоры.
При помощи гидроцилиндра и дополнительной оснастки верхний полуобод поджимается к фланцу опоры, после чего производится откручивание верхнего полуобода с помощью пневмопистолета.
После разборки обода шина с ВДО снимается с дополнительной опоры и фиксируется на губках горизонтального стола. Вертикальный цилиндр дополнительной опоры приводится в положение демонтажа ВДО (30 градусов к горизонту).

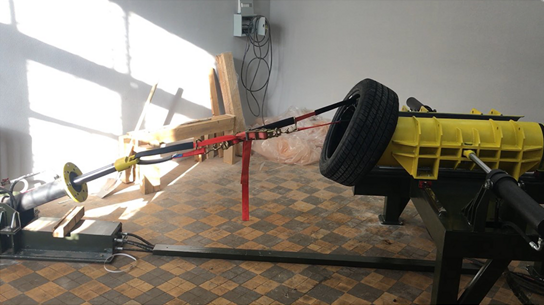

ВДО внутри шины захватывается при помощи такелажного ремня другой конец которого закрепляется на штоке гидроцилиндра дополнительной опоры, который и производит вытаскивание ВДО из шины.
При монтаже новой шины, ВДО помещается между раскрытыми губками горизонтального стола, губки сжимаются, придавая ВДО форму эллипса. В этой форме ВДО пропихивается внутрь шины, закреплённой на губках стола центральным гидроцилиндром.
Операции по сборке полуободов осуществляются в обратном порядке.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕНДА
| Наименование установки | Характеристика | Значение | Примечание |
|
1. Горизонтальный стол-пресс с |
Габаритные размеры (max), мм: - длина - ширина - высота |
3000 3100 1200 |
|
| Масса, кг | ~ 750 | ||
| Электропитание | нет | ||
| Потребляемая мощность, кВт | нет | ||
| 2. Вспомогательный гидроцилиндр-опора |
Габаритные размеры (max), мм: - длина - ширина - высота |
1200 452 1500 |
|
| Масса, кг | ~ 410 | ||
| Электропитание | нет | ||
| Потребляемая мощность, кВт | нет | ||
|
3. Маслонасосная станция, объединённая с пультом оператора, наполненная маслом |
Габаритные размеры (max), мм: - длина - ширина - высота |
800 800 1500 |
Рабочее давление 160 бар, расход масла 8 л/мин, объем бака 60 л., объём остальной системы – 20 л. |
| Масса, кг | ~ 200 | ||
| Электропитание | 380 В 3 фазы | ||
| Потребляемая мощность, кВт | 4 |
